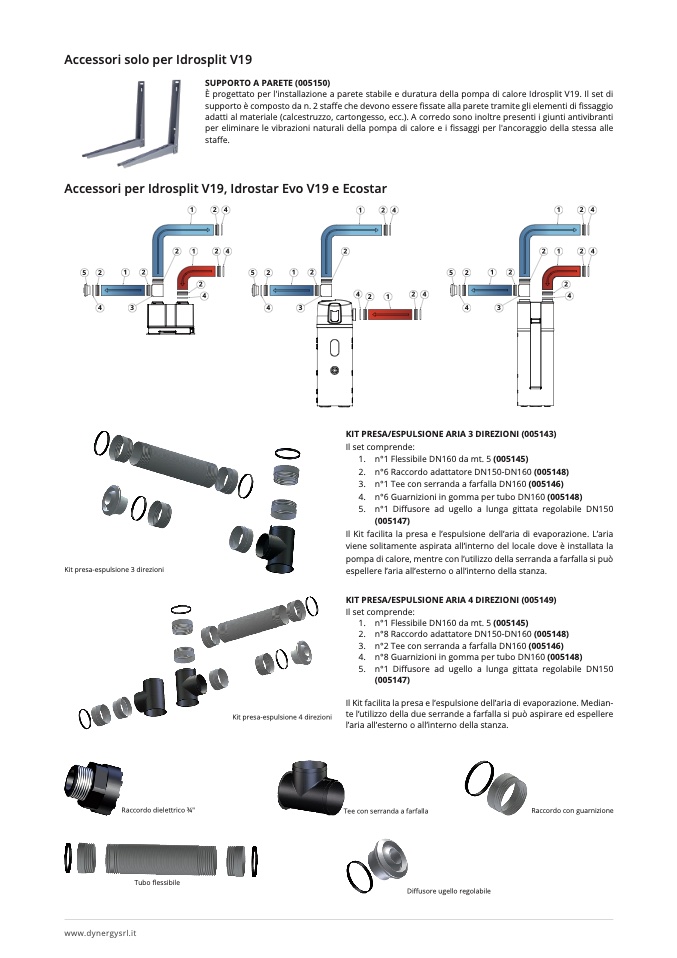

Accessori solo per Idrosplit V19

SUPPORTO A PARETE (005150)

È progettato per l'installazione a parete stabile e duratura della pompa di calore Idrosplit V19. Il set di

supporto è composto da n. 2 staffe che devono essere fissate alla parete tramite gli elementi di fissaggio

adatti al materiale (calcestruzzo, cartongesso, ecc.). A corredo sono inoltre presenti i giunti antivibranti

per eliminare le vibrazioni naturali della pompa di calore e i fissaggi per l'ancoraggio della stessa alle

staffe.

Accessori per Idrosplit V19, Idrostar Evo V19 e Ecostar

1

24

1

24

1

24

2

1

24

2

2

1

24

5

2

1

2

5

2

1

2

5

2

1

2

2

2

4

4

2

1

24

4

4

3

4

3

4

3

Kit presa-espulsione 3 direzioni

KIT PRESA/ESPULSIONE ARIA 3 DIREZIONI (005143)

Il set comprende:

1. n°1 Flessibile DN160 da mt. 5 (005145)

2. n°6 Raccordo adattatore DN150-DN160 (005148)

3. n°1 Tee con serranda a farfalla DN160 (005146)

4. n°6 Guarnizioni in gomma per tubo DN160 (005148)

5. n°1 Diffusore ad ugello a lunga gittata regolabile DN150

(005147)

Il Kit facilita la presa e l’espulsione dell’aria di evaporazione. L’aria

viene solitamente aspirata all’interno del locale dove è installata la

pompa di calore, mentre con l’utilizzo della serranda a farfalla si può

espellere l’aria all’esterno o all’interno della stanza.

KIT PRESA/ESPULSIONE ARIA 4 DIREZIONI (005149)

Il set comprende:

1. n°1 Flessibile DN160 da mt. 5 (005145)

2. n°8 Raccordo adattatore DN150-DN160 (005148)

3. n°2 Tee con serranda a farfalla DN160 (005146)

4. n°8 Guarnizioni in gomma per tubo DN160 (005148)

5. n°1 Diffusore ad ugello a lunga gittata regolabile DN150

(005147)

Il Kit facilita la presa e l’espulsione dell’aria di evaporazione. Median-

te l’utilizzo della due serrande a farfalla si può aspirare ed espellere

l’aria all’esterno o all’interno della stanza.

www.dynergysrl.it

Raccordo dielettrico 3⁄4"

Tubo flessibile

Tee con serranda a farfalla

Raccordo con guarnizione

Kit presa-espulsione 4 direzioni

Diffusore ugello regolabile
