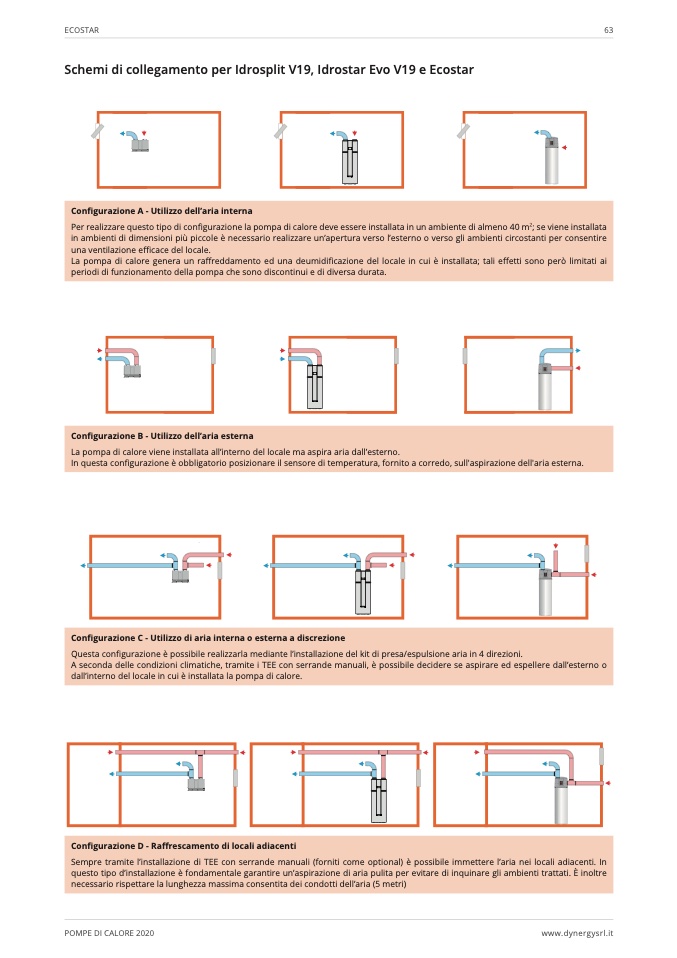

Schemi di collegamento per Idrosplit V19, Idrostar Evo V19 e Ecostar

Configurazione A - Utilizzo dell’aria interna

MA

H

X

EWAL

I

E

N

X

FO

ON

M

Per realizzare questo tipo di configurazione la pompa di calore deve essere installata in un ambiente di almeno 40 m

2

; se viene installata

in ambienti di dimensioni più piccole è necessario realizzare un’apertura verso l’esterno o verso gli ambienti circostanti per consentire

una ventilazione efficace del locale.

La pompa di calore genera un raffreddamento ed una deumidificazione del locale in cui è installata; tali effetti sono per

ò limitati ai

periodi di funzionamento della pompa che sono discontinui e di diversa durata.

MA

H

X

EWAL

I

E

N

X

FO

ON

M

Configurazione B - Utilizzo dell’aria esterna

La pompa di calore viene installata all’interno del locale ma aspira aria dall’esterno.

In questa configurazione è obbligatorio posizionare il sensore di temperatura, fornito a corredo, sull'aspirazione dell'aria esterna.

MA

H

X

EWAL

I

E

N

X

FO

ON

M

Configurazione C - Utilizzo di aria interna o esterna a discrezione

Questa configurazione è possibile realizzarla mediante l’installazione del kit di presa/espulsione aria in 4 direzioni.

A seconda delle condizioni climatiche, tramite i TEE con serrande manuali,

è possibile decidere se aspirare ed espellere dall’esterno o

dall’interno del locale in cui è installata la pompa di calore.

MA

H

X

EWAL

I

E

N

X

FO

ON

M

Configurazione D - Raffrescamento di locali adiacenti

Sempre tramite l’installazione di TEE con serrande manuali (forniti come optional) è possibile immettere l’aria nei locali adiacenti. In

questo tipo d’installazione è fondamentale garantire un’aspirazione di aria pulita per evitare di inquinare gli ambienti trattati.

È inoltre

necessario rispettare la lunghezza massima consentita dei condotti dell’aria (5 metri)
