E.G.G.

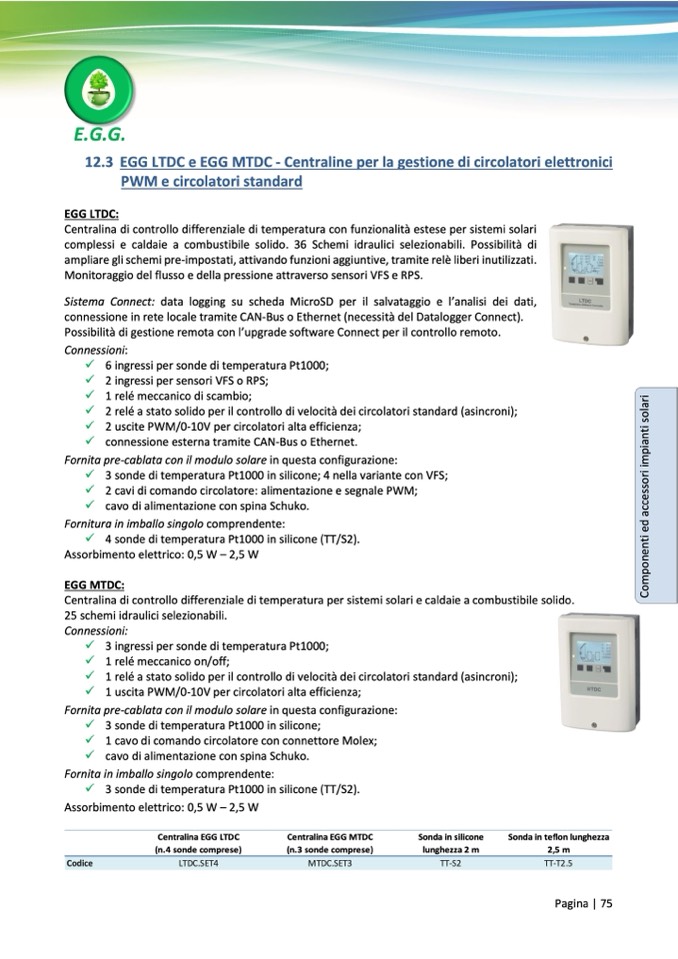

12.3 EGG LTDC e EGG MTDC - Centraline per la gestione di circolatori elettronici

PWM e circolatori standard

EGG LTDC:

Centralina di controllo differenziale di temperatura con funzionalità estese per sistemi solari

complessi e caldaie a combustibile solido. 36 Schemi idraulici selezionabili. Possibilità di

ampliare gli schemi pre-impostati, attivando funzioni aggiuntive, tramite relè liberi inutilizzati.

Monitoraggio del flusso e della pressione attraverso sensori VFS e RPS.

Sistema Connect: data logging su scheda MicroSD per il salvataggio e l’analisi dei dati,

connessione in rete locale tramite CAN-Bus o Ethernet (necessità del Datalogger Connect).

Possibilità di gestione remota con l’upgrade software Connect per il controllo remoto.

Connessioni:

✓ 6 ingressi per sonde di temperatura Pt1000;

✓ 2 ingressi per sensori VFS o RPS;

✓ 1 relé meccanico di scambio;

✓ 2 relé a stato solido per il controllo di velocità dei circolatori standard (asincroni);

✓ 2 uscite PWM/0-10V per circolatori alta efficienza;

✓ connessione esterna tramite CAN-Bus o Ethernet.

Fornita pre-cablata con il modulo solare in questa configurazione:

✓ 3 sonde di temperatura Pt1000 in silicone; 4 nella variante con VFS;

✓ 2 cavi di comando circolatore: alimentazione e segnale PWM;

✓ cavo di alimentazione con spina Schuko.

Fornitura in imballo singolo comprendente:

✓ 4 sonde di temperatura Pt1000 in silicone (TT/S2).

Assorbimento elettrico: 0,5 W – 2,5 W

EGG MTDC:

Centralina di controllo differenziale di temperatura per sistemi solari e caldaie a combustibile solido.

25 schemi idraulici selezionabili.

Connessioni:

✓ 3 ingressi per sonde di temperatura Pt1000;

✓ 1 relé meccanico on/off;

✓ 1 relé a stato solido per il controllo di velocità dei circolatori standard (asincroni);

✓ 1 uscita PWM/0-10V per circolatori alta efficienza;

Fornita pre-cablata con il modulo solare in questa configurazione:

✓ 3 sonde di temperatura Pt1000 in silicone;

✓ 1 cavo di comando circolatore con connettore Molex;

✓ cavo di alimentazione con spina Schuko.

Fornita in imballo singolo comprendente:

✓ 3 sonde di temperatura Pt1000 in silicone (TT/S2).

Assorbimento elettrico: 0,5 W – 2,5 W

Prezzo di listino

€ 466

€ 342

€ 26

€ 49

Pagina | 75

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

Centralina EGG LTDC

Centralina EGG MTDC

Sonda in silicone

Sonda in teflon lunghezza

(n.4 sonde comprese)

(n.3 sonde comprese)

lunghezza 2 m

2,5 m

Codice

LTDC.SET4

MTDC.SET3

TT-S2

TT-T2.5
