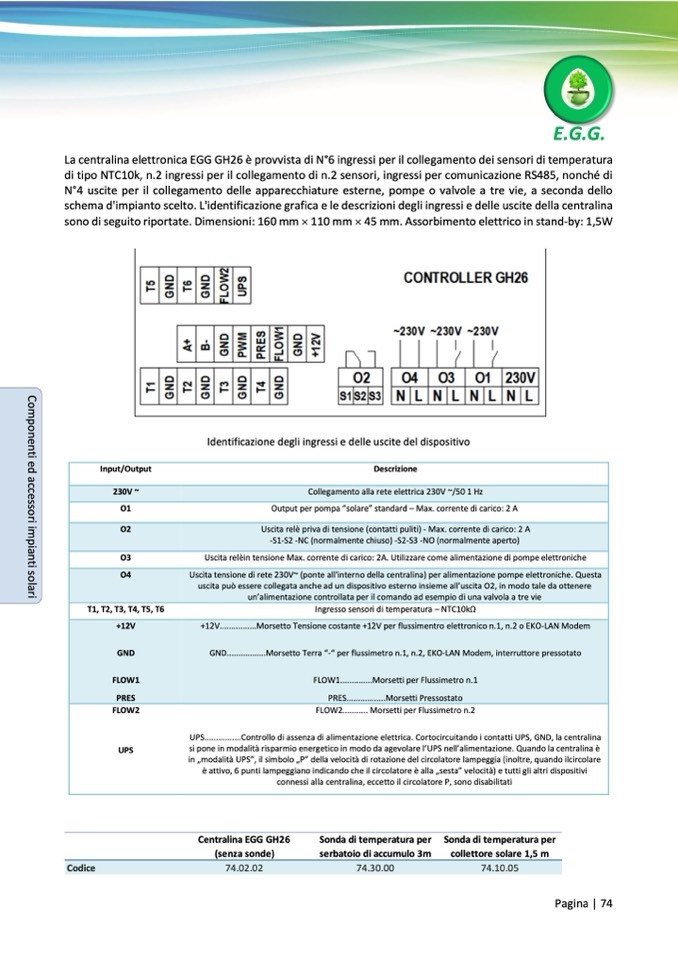

E.G.G.

La centralina elettronica EGG GH26 è provvista di N°6 ingressi per il collegamento dei sensori di temperatura

di tipo NTC10k, n.2 ingressi per il collegamento di n.2 sensori, ingressi per comunicazione RS485, nonché di

N°4 uscite per il collegamento delle apparecchiature esterne, pompe o valvole a tre vie, a seconda dello

schema d'impianto scelto. L'identificazione grafica e le descrizioni degli ingressi e delle uscite della centralina

sono di seguito riportate. Dimensioni: 160 mm  110 mm  45 mm. Assorbimento elettrico in stand-by: 1,5W

Identificazione degli ingressi e delle uscite del dispositivo

Input/Output

Descrizione

Prezzo di listino

€ 236

€ 13

€ 15

Pagina | 74

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

230V ~

Collegamento alla rete elettrica 230V ~/50 1 Hz

O1

Output per pompa “solare” standard – Max. corrente di carico: 2 A

O2

Uscita relè priva di tensione (contatti puliti) - Max. corrente di carico: 2 A

-S1-S2 -NC (normalmente chiuso) -S2-S3 -NO (normalmente aperto)

O3

Uscita relèin tensione Max. corrente di carico: 2A. Utilizzare come alimentazione di pompe elettroniche

O4

Uscita tensione di rete 230V~ (ponte all'interno della centralina) per alimentazione pompe elettroniche. Questa

uscita può essere collegata anche ad un dispositivo esterno insieme all’uscita O2, in modo tale da ottenere

un’alimentazione controllata per il comando ad esempio di una valvola a tre vie

T1, T2, T3, T4, T5, T6

Ingresso sensori di temperatura – NTC10kΩ

+12V

GND

FLOW1

PRES

+12V................Morsetto Tensione costante +12V per flussimentro elettronico n.1, n.2 o EKO-LAN Modem

GND.................Morsetto Terra “-“ per flussimetro n.1, n.2, EKO-LAN Modem, interruttore pressotato

FLOW1..............Morsetti per Flussimetro n.1

PRES.................Morsetti Pressostato

FLOW2

UPS

FLOW2........... Morsetti per Flussimetro n.2

UPS................Controllo di assenza di alimentazione elettrica. Cortocircuitando i contatti UPS, GND, la centralina

si pone in modalità risparmio energetico in modo da agevolare l’UPS nell’alimentazione. Quando la centralina è

in „modalità UPS”, il simbolo „P” della velocità di rotazione del circolatore lampeggia (inoltre, quando ilcircolare

è attivo, 6 punti lampeggiano indicando che il circolatore è alla „sesta” velocità) e tutti gli altri dispositivi

connessi alla centralina, eccetto il circolatore P, sono disabilitati

Centralina EGG GH26

Sonda di temperatura per Sonda di temperatura per

(senza sonde)

serbatoio di accumulo 3m

collettore solare 1,5 m

Codice

74.02.02

74.30.00

74.10.05
