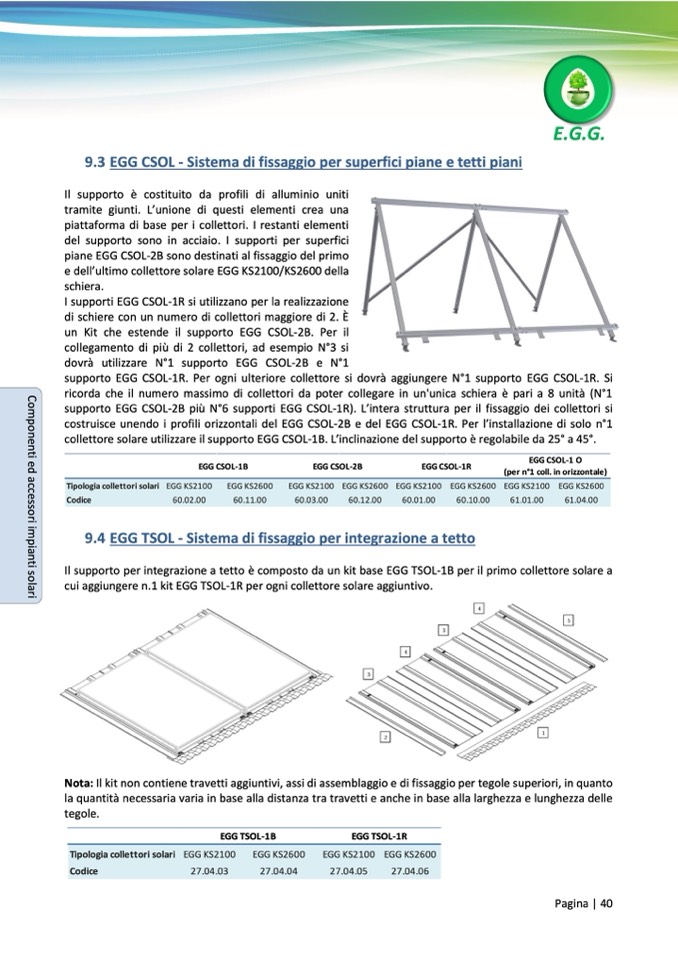

9.3 EGG CSOL - Sistema di fissaggio per superfici piane e tetti piani

Il supporto è costituito da profili di alluminio uniti

tramite giunti. L’unione di questi elementi crea una

piattaforma di base per i collettori. I restanti elementi

del supporto sono in acciaio. I supporti per superfici

piane EGG CSOL-2B sono destinati al fissaggio del primo

e dell’ultimo collettore solare EGG KS2100/KS2600 della

schiera.

I supporti EGG CSOL-1R si utilizzano per la realizzazione

di schiere con un numero di collettori maggiore di 2. È

un Kit che estende il supporto EGG CSOL-2B. Per il

collegamento di più di 2 collettori, ad esempio N°3 si

dovrà utilizzare N°1 supporto EGG CSOL-2B e N°1

supporto EGG CSOL-1R. Per ogni ulteriore collettore si dovrà aggiungere N°1 supporto EGG CSOL-1R. Si

ricorda che il numero massimo di collettori da poter collegare in un'unica schiera è pari a 8 unità (N°1

supporto EGG CSOL-2B più N°6 supporti EGG CSOL-1R). L’intera struttura per il fissaggio dei collettori si

costruisce unendo i profili orizzontali del EGG CSOL-2B e del EGG CSOL-1R. Per l’installazione di solo n°1

collettore solare utilizzare il supporto EGG CSOL-1B. L’inclinazione del supporto è regolabile da 25° a 45°.

9.4 EGG TSOL - Sistema di fissaggio per integrazione a tetto

Il supporto per integrazione a tetto è composto da un kit base EGG TSOL-1B per il primo collettore solare a

cui aggiungere n.1 kit EGG TSOL-1R per ogni collettore solare aggiuntivo.

Nota: Il kit non contiene travetti aggiuntivi, assi di assemblaggio e di fissaggio per tegole superiori, in quanto

la quantità necessaria varia in base alla distanza tra travetti e anche in base alla larghezza e lunghezza delle

tegole.

E.G.G.

Pagina | 40

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

EGG CSOL-1B

EGG CSOL-2B

EGG CSOL-1R

EGG CSOL-1 O

(per n°1 coll. in orizzontale)

Tipologia collettori solari EGG KS2100

EGG KS2600

EGG KS2100 EGG KS2600 EGG KS2100 EGG KS2600 EGG KS2100 EGG KS2600

Codice

60.02.00

60.11.00

60.03.00

60.12.00

60.01.00

60.10.00

61.01.00

61.04.00

EGG TSOL-1B

EGG TSOL-1R

Tipologia collettori solari EGG KS2100

EGG KS2600

EGG KS2100 EGG KS2600

Codice

27.04.03

27.04.04

27.04.05

27.04.06
