E.G.G.

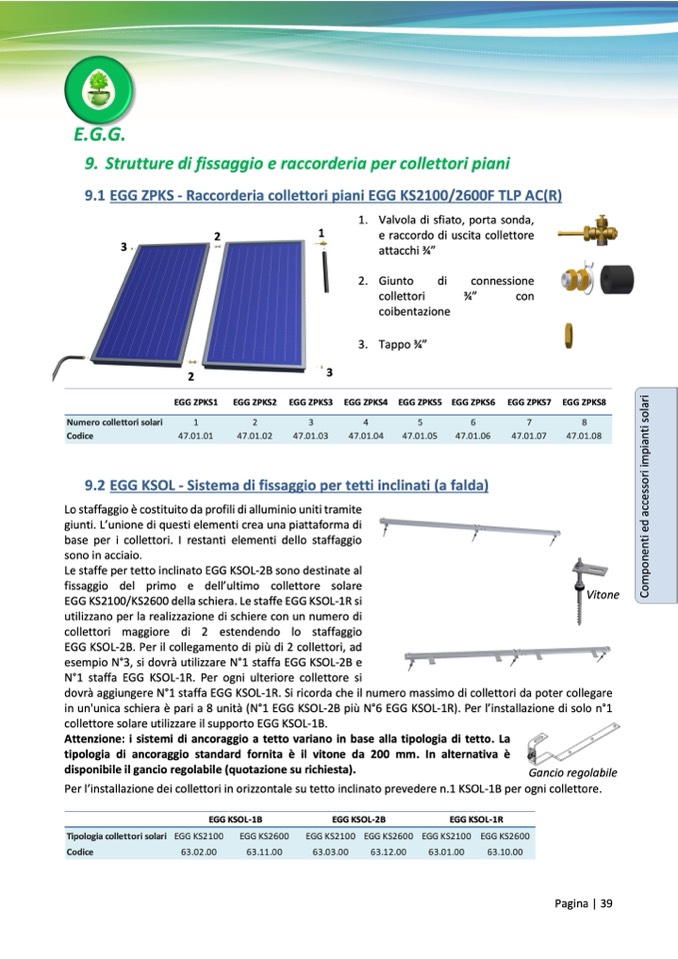

9. Strutture di fissaggio e raccorderia per collettori piani

9.1 EGG ZPKS - Raccorderia collettori piani EGG KS2100/2600F TLP AC(R)

Prezzo di listino

€ 56

€ 71

€ 118

€ 132

€ 148

3

2

1

1.

2.

3.

€ 89

Valvola di sfiato, porta sonda,

e raccordo di uscita collettore

attacchi 3⁄4”

2

€ 42

3

9.2 EGG KSOL - Sistema di fissaggio per tetti inclinati (a falda)

Lo staffaggio è costituito da profili di alluminio uniti tramite

giunti. L’unione di questi elementi crea una piattaforma di

base per i collettori. I restanti elementi dello staffaggio

sono in acciaio.

Le staffe per tetto inclinato EGG KSOL-2B sono destinate al

fissaggio del primo e dell’ultimo collettore solare

EGG KS2100/KS2600 della schiera. Le staffe EGG KSOL-1R si

utilizzano per la realizzazione di schiere con un numero di

collettori maggiore di 2 estendendo lo staffaggio

EGG KSOL-2B. Per il collegamento di più di 2 collettori, ad

esempio N°3, si dovrà utilizzare N°1 staffa EGG KSOL-2B e

N°1 staffa EGG KSOL-1R. Per ogni ulteriore collettore si

dovrà aggiungere N°1 staffa EGG KSOL-1R. Si ricorda che il numero massimo di collettori da poter collegare

in un'unica schiera è pari a 8 unità (N°1 EGG KSOL-2B più N°6 EGG KSOL-1R). Per l’installazione di solo n°1

collettore solare utilizzare il supporto EGG KSOL-1B.

Attenzione: i sistemi di ancoraggio a tetto variano in base alla tipologia di tetto. La

tipologia di ancoraggio standard fornita è il vitone da 200 mm. In alternativa è

disponibile il gancio regolabile (quotazione su richiesta).

Gancio regolabile

Per l’installazione dei collettori in orizzontale su tetto inclinato prevedere n.1 KSOL-1B per ogni collettore.

Giunto

di

collettori

coibentazione

Tappo 3⁄4”

€ 102

connessione

3⁄4”

con

Pagina | 39

Vitone

EGG ZPKS1

EGG ZPKS2 EGG ZPKS3 EGG ZPKS4 EGG ZPKS5 EGG ZPKS6 EGG ZPKS7 EGG ZPKS8

Numero collettori solari

1

2

3

4

5

6

7

8

Codice

47.01.01

47.01.02

47.01.03

47.01.04

47.01.05

47.01.06

47.01.07

47.01.08

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

EGG KSOL-1B

EGG KSOL-2B

EGG KSOL-1R

Tipologia collettori solari EGG KS2100

EGG KS2600

EGG KS2100 EGG KS2600 EGG KS2100 EGG KS2600

Codice

63.02.00

63.11.00

63.03.00

63.12.00

63.01.00

63.10.00
