a)

b)

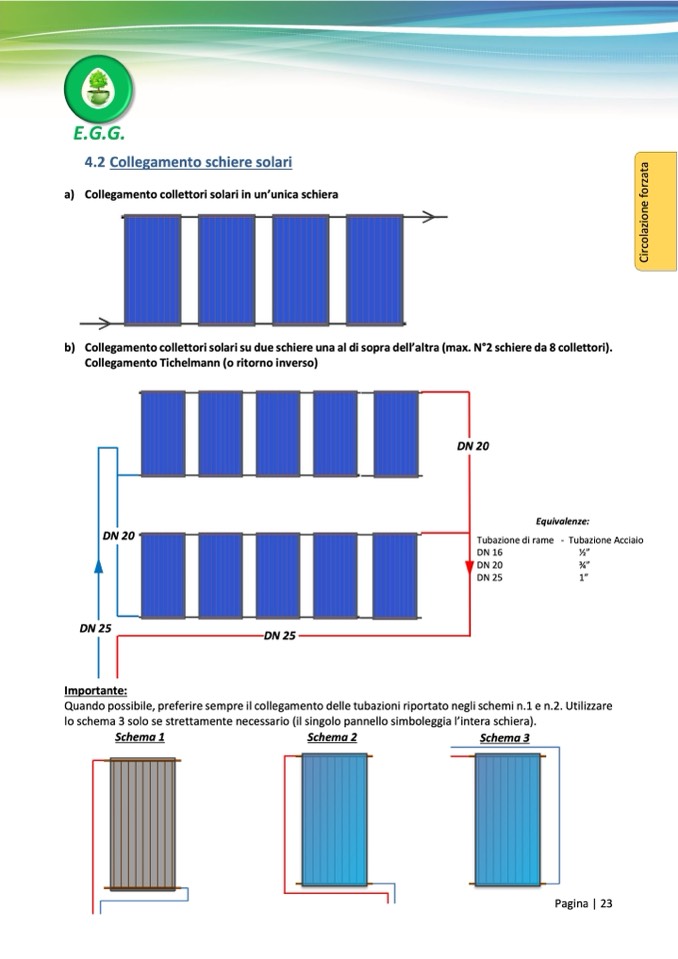

4.2 Collegamento schiere solari

Collegamento collettori solari in un’unica schiera

Collegamento collettori solari su due schiere una al di sopra dell’altra (max. N°2 schiere da 8 collettori).

Collegamento Tichelmann (o ritorno inverso)

E.G.G.

DN 20

DN 25

Importante:

Quando possibile, preferire sempre il collegamento delle tubazioni riportato negli schemi n.1 e n.2. Utilizzare

lo schema 3 solo se strettamente necessario (il singolo pannello simboleggia l’intera schiera).

Schema 1

Schema 2

Schema 3

Pagina | 23

C

i

r

c

o

l

a

z

i

o

n

e

f

o

r

z

a

t

a

DN 20

Tubazione di rame

DN 16

DN 20

DN 25

- Tubazione Acciaio

1⁄2”

3⁄4”

1”

Equivalenze:

DN 25
