4. Focus tecnico

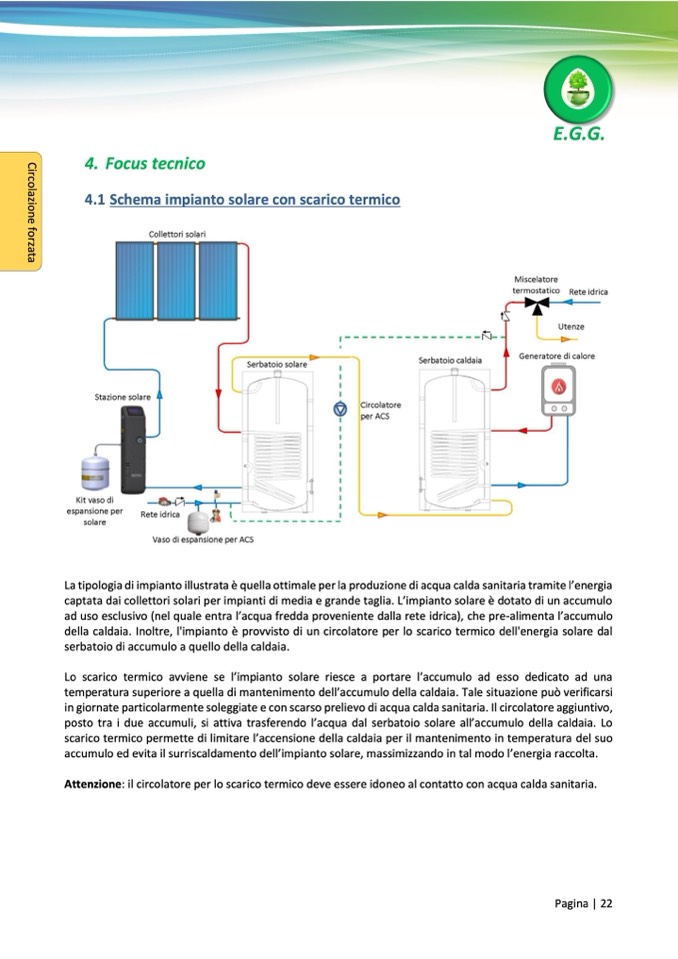

4.1 Schema impianto solare con scarico termico

La tipologia di impianto illustrata è quella ottimale per la produzione di acqua calda sanitaria tramite l’energia

captata dai collettori solari per impianti di media e grande taglia. L’impianto solare è dotato di un accumulo

ad uso esclusivo (nel quale entra l’acqua fredda proveniente dalla rete idrica), che pre-alimenta l’accumulo

della caldaia. Inoltre, l'impianto è provvisto di un circolatore per lo scarico termico dell'energia solare dal

serbatoio di accumulo a quello della caldaia.

Lo scarico termico avviene se l’impianto solare riesce a portare l’accumulo ad esso dedicato ad una

temperatura superiore a quella di mantenimento dell’accumulo della caldaia. Tale situazione può verificarsi

in giornate particolarmente soleggiate e con scarso prelievo di acqua calda sanitaria. Il circolatore aggiuntivo,

posto tra i due accumuli, si attiva trasferendo l’acqua dal serbatoio solare all’accumulo della caldaia. Lo

scarico termico permette di limitare l’accensione della caldaia per il mantenimento in temperatura del suo

accumulo ed evita il surriscaldamento dell’impianto solare, massimizzando in tal modo l’energia raccolta.

Attenzione: il circolatore per lo scarico termico deve essere idoneo al contatto con acqua calda sanitaria.
