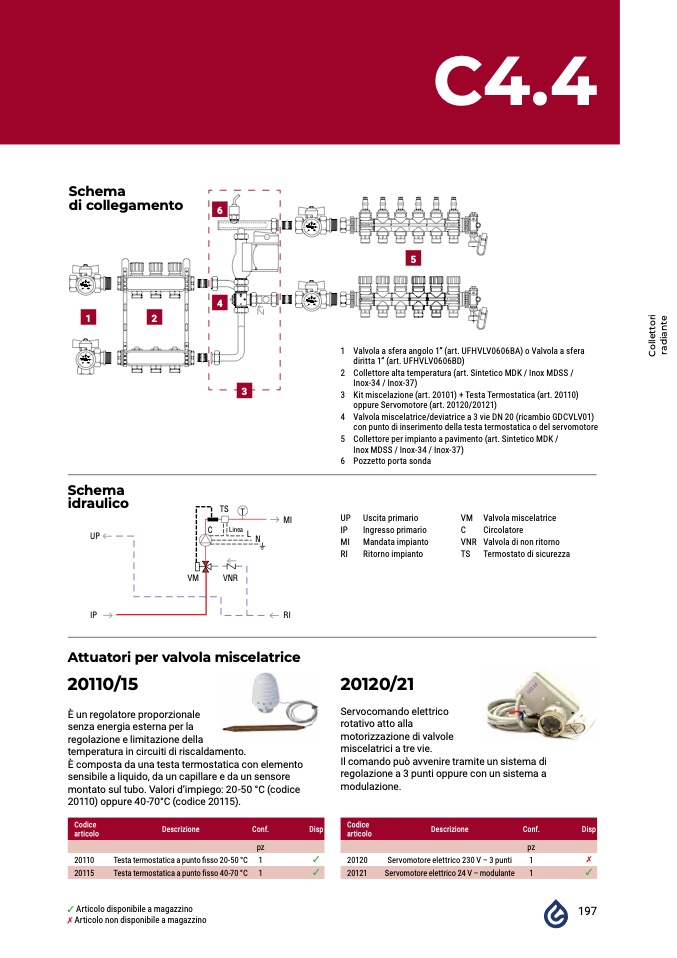

Schema

di collegamento

6

4

3

TS

T

MI

Linea

L

N

VNR

RI

Attuatori per valvola miscelatrice

20110/15

È un regolatore proporzionale

senza energia esterna per la

regolazione e limitazione della

temperatura in circuiti di riscaldamento.

È composta da una testa termostatica con elemento

sensibile a liquido, da un capillare e da un sensore

montato sul tubo. Valori d’impiego: 20-50 °C (codice

20110) oppure 40-70°C (codice 20115).

H E N CO

5

1

2

i

r

o

t

e

t

n

t

e

l

a

i

d

o

C

a

r

Schema

idraulico

UP

IP

C

UP

Uscita primario

IP

Ingresso primario

MI

Mandata impianto

RI

Ritorno impianto

20120/21

VM Valvola miscelatrice

C

Circolatore

VNR Valvola di non ritorno

TS Termostato di sicurezza

Codice

articolo

20110

20115

Descrizione

Conf.

pz

Testa termostatica a punto fisso 20-50 °C 1

Testa termostatica a punto fisso 40-70 °C 1

Disp

✓

✓

Codice

articolo

20120

20121

Descrizione

Servomotore elettrico 230 V – 3 punti

Servomotore elettrico 24 V – modulante

Conf.

Disp

pz

1

✗

1

✓

197

✓

Articolo disponibile a magazzino

✗

Articolo non disponibile a magazzino

VM

C4.4

H E N CO

1

Valvola a sfera angolo 1” (art. UFHVLV0606BA) o Valvola a sfera

diritta 1” (art. UFHVLV0606BD)

2

Collettore alta temperatura (art. Sintetico MDK / Inox MDSS /

Inox-34 / Inox-37)

3

Kit miscelazione (art. 20101) + Testa Termostatica (art. 20110)

oppure Servomotore (art. 20120/20121)

4

Valvola miscelatrice/deviatrice a 3 vie DN 20 (ricambio GDCVLV01)

con punto di inserimento della testa termostatica o del servomotore

5

Collettore per impianto a pavimento (art. Sintetico MDK /

Inox MDSS / Inox-34 / Inox-37)

6

Pozzetto porta sonda

Servocomando elettrico

rotativo atto alla

motorizzazione di valvole

miscelatrici a tre vie.

Il comando può avvenire tramite un sistema di

regolazione a 3 punti oppure con un sistema a

modulazione.
