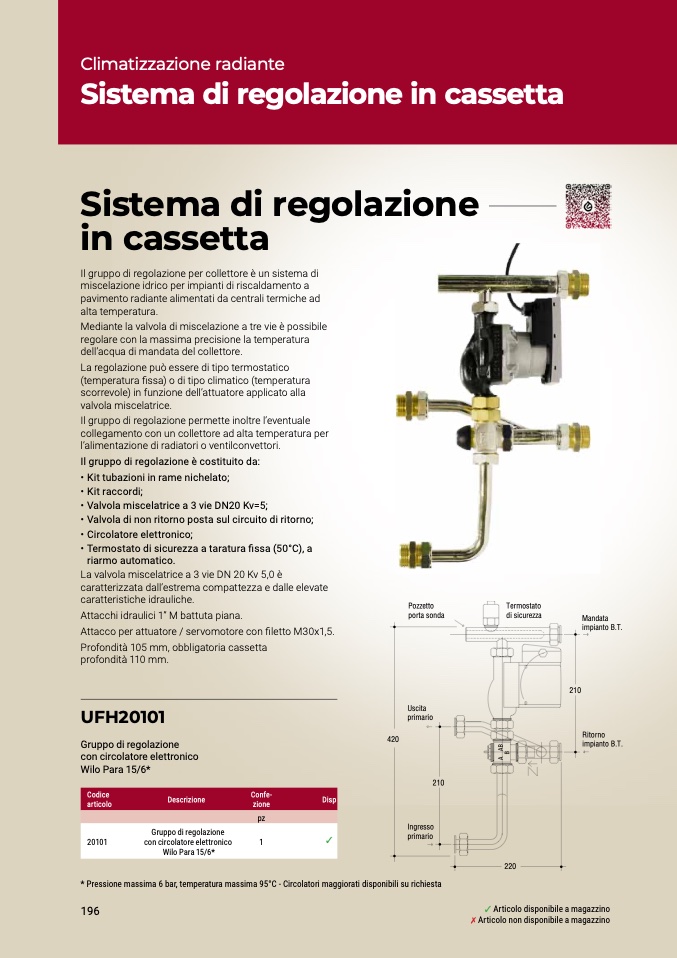

Sistema di regolazione
in cassetta
Il gruppo di regolazione per collettore
è un sistema di
miscelazione idrico per impianti di riscaldamento a
pavimento radiante alimentati da centrali termiche ad
alta temperatura.
Mediante la valvola di miscelazione a tre vie è possibile
regolare con la massima precisione la temperatura
dell’acqua di mandata del collettore.
La regolazione può essere di tipo termostatico
(temperatura fissa) o di tipo climatico (temperatura
scorrevole) in funzione dell’attuatore applicato alla
valvola miscelatrice.
Il gruppo di regolazione permette inoltre l’eventuale
collegamento con un collettore ad alta temperatura per
l’alimentazione di radiatori o ventilconvettori.
Il gruppo di regolazione è costituito da:
• Kit tubazioni in rame nichelato;
• Kit raccordi;
• Valvola miscelatrice a 3 vie DN20 Kv=5;
• Valvola di non ritorno posta sul circuito di ritorno;
• Circolatore elettronico;
• Termostato di sicurezza a taratura fissa (50°C), a
riarmo automatico.
La valvola miscelatrice a 3 vie DN 20 Kv 5,0 è
caratterizzata dall’estrema compattezza e dalle elevate
caratteristiche idrauliche.
Attacchi idraulici 1” M battuta piana.
Attacco per attuatore / servomotore con filetto M30x1,5.
Profondità 105 mm, obbligatoria cassetta
profondità 110 mm.
UFH20101
Gruppo di regolazione
con circolatore elettronico
Wilo Para 15/6*
Pozzetto
porta sonda
Uscita
primario
210
Ingresso
primario
Termostato
di sicurezza
Mandata
impianto B.T.
210
A
A
B
B
420
Ritorno
impianto B.T.
Codice
articolo
Descrizione
Confe-
zione
Disp
pz
20101
Gruppo di regolazione
con circolatore elettronico
Wilo Para 15/6*
1
✓
* Pressione massima 6 bar, temperatura massima 95°C - Circolatori maggiorati disponibili su richiesta
196
✓
Articolo disponibile a magazzino
✗
Articolo non disponibile a magazzino
220
