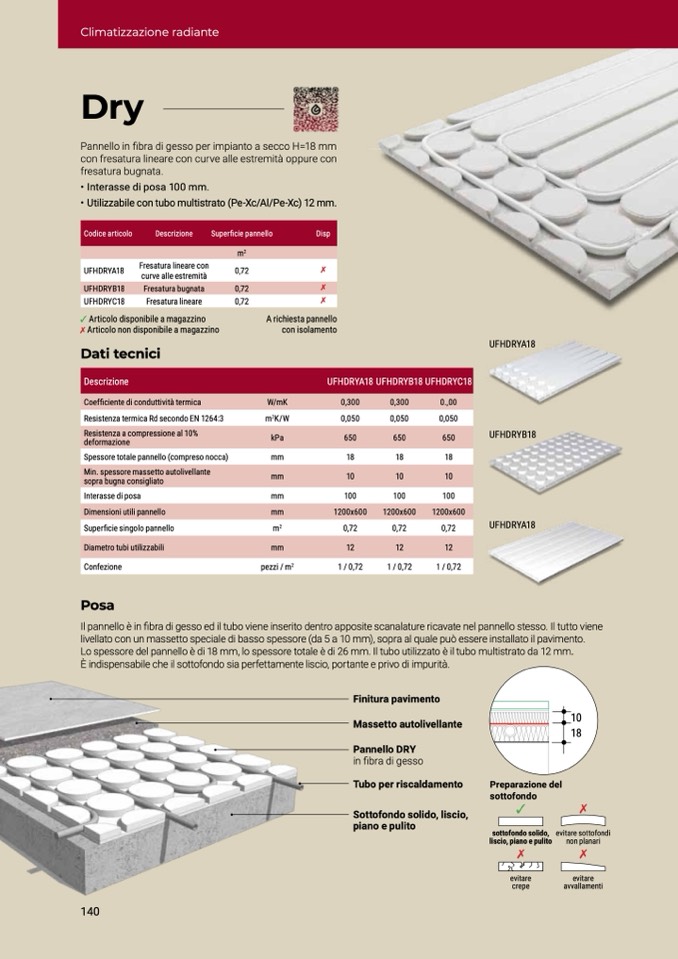

Climatizzazione radiante
Dry
Pannello in fibra di gesso per impianto a secco H=18 mm
con fresatura lineare con curve alle estremità oppure con
fresatura bugnata.
• Interasse di posa 100 mm.
• Utilizzabile con tubo multistrato (Pe-Xc/Al/Pe-Xc) 12 mm.
Codice articolo
UFHDRYA18
UFHDRYB18
UFHDRYC18
Descrizione
Fresatura lineare con
curve alle estremità
Fresatura bugnata
Fresatura lineare
Superficie pannello
Disp
✓
Articolo disponibile a magazzino
✗
Articolo non disponibile a magazzino
Dati tecnici
Descrizione
Coefficiente di conduttività termica
Resistenza termica Rd secondo EN 1264:3
Resistenza a compressione al 10%
deformazione
Spessore totale pannello (compreso nocca)
Min. spessore massetto autolivellante
sopra bugna consigliato
Interasse di posa
Dimensioni utili pannello
Superficie singolo pannello
Diametro tubi utilizzabili
Confezione
Posa
A richiesta pannello
con isolamento
m
2
0,72
0,72
0,72
✗
✗
✗
W/mK
m
2
K/W
0,300
0,300
0,050
0,050
650
650
18
18
18
10
10
10
kPa
mm
mm
mm
mm
m
2
mm
pezzi /
650
m
2
12
12
12
1 / 0,72
1 / 0,72
1 / 0,72
UFHDRYA18 UFHDRYB18 UFHDRYC18
UFHDRYA18
UFHDRYB18
UFHDRYA18
100
1200x600
0,72
100
100
1200x600
1200x600
0,72
0,72
Il pannello è in fibra di gesso ed il tubo viene inserito dentro apposite scanalature ricavate nel pannello stesso. Il tutto viene
livellato con un massetto speciale di basso spessore (da 5 a 10 mm), sopra al quale può essere installato il pavimento.
Lo spessore del pannello è di 18 mm, lo spessore totale è di 26 mm. Il tubo utilizzato
è il tubo multistrato da 12 mm.
È indispensabile che il sottofondo sia perfettamente liscio, portante e privo di impurità.
140
Finitura pavimento
Massetto autolivellante
Pannello DRY
in fibra di gesso
Tubo per riscaldamento
Sottofondo solido, liscio,
piano e pulito
10
18
0.,00
0,050
Preparazione del
sottofondo
sottofondo solido,
liscio, piano e pulito
evitare
crepe
evitare sottofondi
non planari
evitare
avvallamenti
