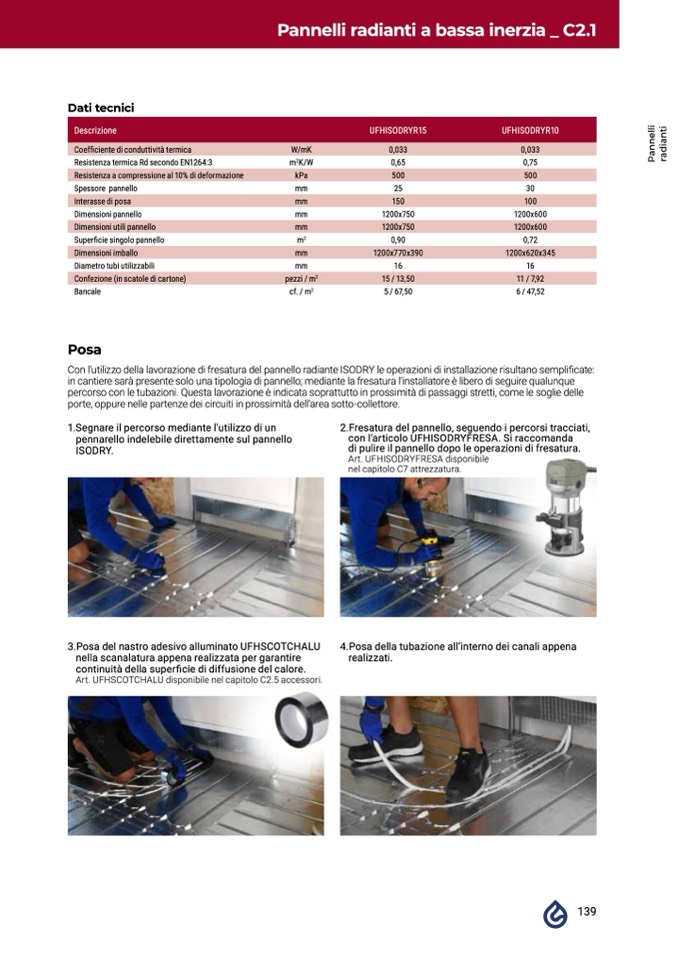

Pannelli radianti a bassa inerzia _ C2.1

Dati tecnici

Posa

Con l’utilizzo della lavorazione di fresatura del pannello radiante ISODRY le operazioni di installazione risultano semplificate:

in cantiere sarà presente solo una tipologia di pannello; mediante la fresatura l’installatore è libero di seguire qualunque

percorso con le tubazioni. Questa lavorazione è indicata soprattutto in prossimità di passaggi stretti, come le soglie delle

porte, oppure nelle partenze dei circuiti in prossimità dell’area sotto-collettore.

1.Segnare il percorso mediante l'utilizzo di un

pennarello indelebile direttamente sul pannello

ISODRY.

2.Fresatura del pannello, seguendo i percorsi tracciati,

con l’articolo UFHISODRYFRESA. Si raccomanda

di pulire il pannello dopo le operazioni di fresatura.

Art. UFHISODRYFRESA disponibile

nel capitolo C7 attrezzatura.

3.Posa del nastro adesivo alluminato UFHSCOTCHALU

nella scanalatura appena realizzata per garantire

continuità della superficie di diffusione del calore.

Art. UFHSCOTCHALU disponibile nel capitolo C2.5 accessori.

4.Posa della tubazione all’interno dei canali appena

realizzati.

139

Descrizione

UFHISODRYR15

UFHISODRYR10

Coefficiente di conduttività termica

W/mK

0,033

0,033

Resistenza termica Rd secondo EN1264:3

m

2

K/W

0,65

0,75

Resistenza a compressione al 10% di deformazione

kPa

500

500

Spessore pannello

mm

25

30

Interasse di posa

mm

150

100

Dimensioni pannello

mm

1200x750

1200x600

Dimensioni utili pannello

mm

1200x750

1200x600

Superficie singolo pannello

m

2

0,90

0,72

Dimensioni imballo

mm

1200x770x390

1200x620x345

Diametro tubi utilizzabili

mm

16

16

Confezione (in scatole di cartone)

pezzi / m

2

15 / 13,50

11 / 7,92

Bancale

cf./m

2

5 / 67,50

6 / 47,52
