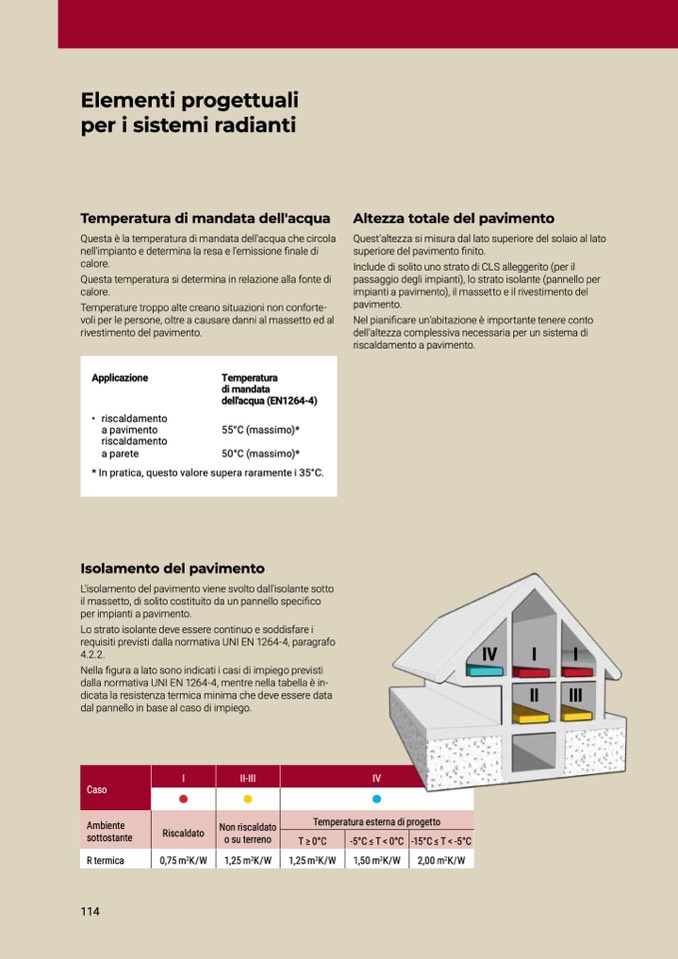

Elementi progettuali

per i sistemi radianti

Temperatura di mandata dell'acqua

Questa è la temperatura di mandata dell'acqua che circola

nell'impianto e determina la resa e l'emissione

finale di

calore.

Questa temperatura si determina in relazione alla fonte di

calore.

Temperature troppo alte creano situazioni non conforte-

voli per le persone, oltre a causare danni al massetto ed al

rivestimento del pavimento.

Altezza totale del pavimento

Quest'altezza si misura dal lato superiore del solaio al lato

superiore del pavimento finito.

Include di solito uno strato di CLS alleggerito (per il

passaggio degli impianti), lo strato isolante (pannello per

impianti a pavimento), il massetto e il rivestimento del

pavimento.

Nel pianificare un'abitazione è importante tenere conto

dell'altezza complessiva necessaria per un sistema di

riscaldamento a pavimento.

Applicazione

• riscaldamento

a pavimento

riscaldamento

a parete

Temperatura

di mandata

dell'acqua (EN1264-4)

55°C (massimo)*

50°C (massimo)*

* In pratica, questo valore supera raramente i 35°C.

Isolamento del pavimento

L'isolamento del pavimento viene svolto dall'isolante sotto

il massetto, di solito costituito da un pannello specifico

per impianti a pavimento.

Lo strato isolante deve essere continuo e soddisfare i

requisiti previsti dalla normativa UNI EN 1264-4, paragrafo

4.2.2.

Nella figura a lato sono indicati i casi di impiego previsti

dalla normativa UNI EN 1264-4, mentre nella tabella è in-

dicata la resistenza termica minima che deve essere data

dal pannello in base al caso di impiego.

IV

I

I

II III

Caso

I

II-III

IV

●

●

●

Ambiente

sottostante

Riscaldato

Non riscaldato

o su terreno

Temperatura esterna di progetto

T≥0°C

-5°C≤T<0°C

-15°C≤T<-5°C

R termica

0,75 m

2

K/W

1,25 m

2

K/W

1,25 m

2

K/W

1,50 m

2

K/W

2,00 m

2

K/W

114
