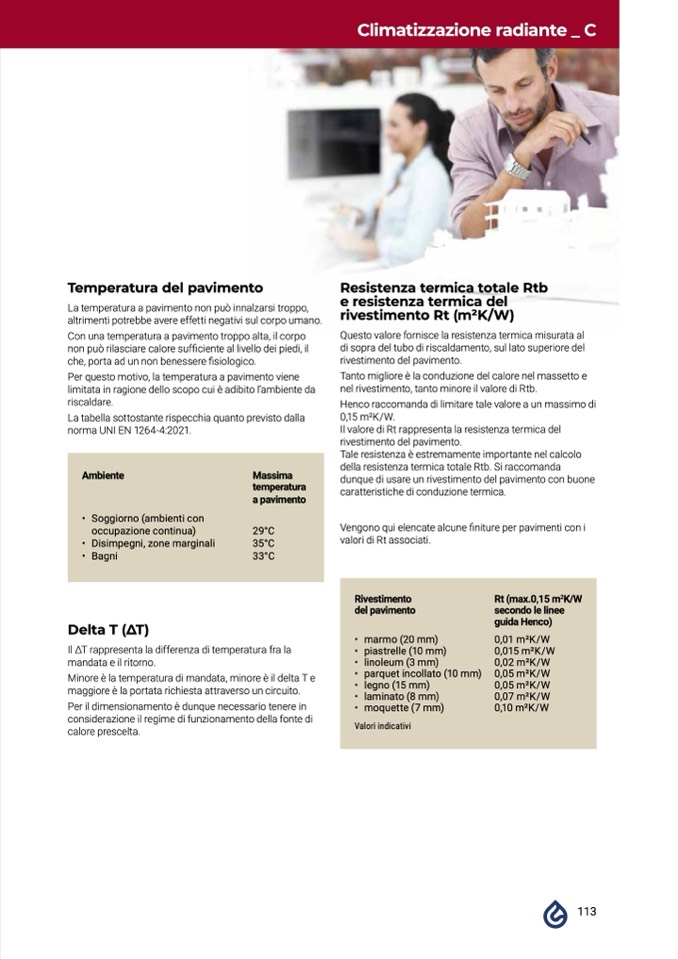

Climatizzazione radiante _ C
Temperatura del pavimento
La temperatura a pavimento non può innalzarsi troppo,
altrimenti potrebbe avere effetti negativi sul corpo umano.
Con una temperatura a pavimento troppo alta, il corpo
non può rilasciare calore sufficiente al livello dei piedi, il
che, porta ad un non benessere fisiologico.
Per questo motivo, la temperatura a pavimento viene
limitata in ragione dello scopo cui è adibito l’ambiente da
riscaldare.
La tabella sottostante rispecchia quanto previsto dalla
norma UNI EN 1264-4:2021.
Resistenza termica totale Rtb
e resistenza termica del
rivestimento Rt (m2K/W)
Questo valore fornisce la resistenza termica misurata al
di sopra del tubo di riscaldamento, sul lato superiore del
rivestimento del pavimento.
Tanto migliore è la conduzione del calore nel massetto e
nel rivestimento, tanto minore il valore di Rtb.
Henco raccomanda di limitare tale valore a un massimo di
0,15 m2K/W.
Il valore di Rt rappresenta la resistenza termica del
rivestimento del pavimento.
Tale resistenza è estremamente importante nel calcolo
della resistenza termica totale Rtb. Si raccomanda
dunque di usare un rivestimento del pavimento con buone
caratteristiche di conduzione termica.
Vengono qui elencate alcune finiture per pavimenti con i
valori di Rt associati.
Ambiente
Massima
temperatura
a pavimento
• Soggiorno(ambienticon
occupazione continua)
29°C
• Disimpegni,zonemarginali
35°C
• Bagni
33°C
Rivestimento
del pavimento
• marmo (20 mm)
• piastrelle (10 mm)
• linoleum (3 mm)
• parquet incollato (10 mm)
• legno (15 mm)
• laminato (8 mm)
• moquette (7 mm)
Valori indicativi
Rt (max.0,15 m
2
K/W
secondo le linee
guida Henco)
0,01 m2K/W
0,015 m2K/W
0,02 m2K/W
0,05 m2K/W
0,05 m2K/W
0,07 m2K/W
0,10 m2K/W
Delta T (ΔT)
Il ΔT rappresenta la differenza di temperatura fra la
mandata e il ritorno.
Minore è la temperatura di mandata, minore è il delta T e
maggiore è la portata richiesta attraverso un circuito.
Per il dimensionamento è dunque necessario tenere in
considerazione il regime di funzionamento della fonte di
calore prescelta.
113
