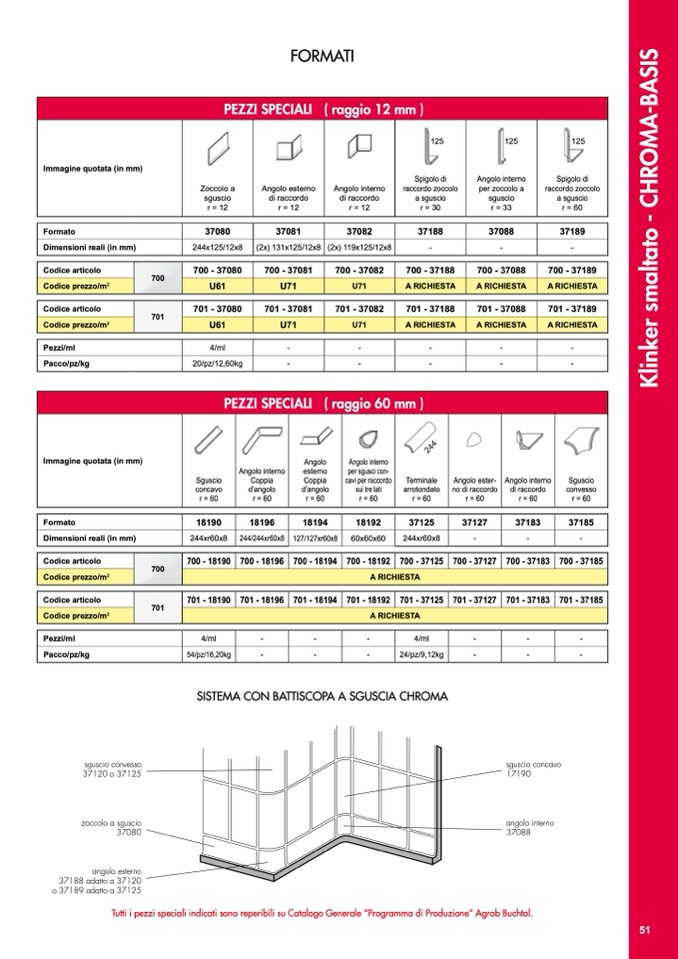

FORMATI
PEZZI SPECIALI ( raggio 12 mm )
Immagine quotata (in mm)
Zoccolo a
sguscio
r = 12
Angolo esterno
di raccordo
r = 12
Angolo interno
di raccordo
r = 12
125
Spigolo di
raccordo zoccolo
a sguscio
r = 30
125
Angolo interno
per zoccolo a
sguscio
r = 33
125
Spigolo di
raccordo zoccolo
a sguscio
r = 60
Formato
37080
37081
37082
37188
37088
37189
Dimensioni reali (in mm)
244x125/12x8
(2x) 131x125/12x8
(2x) 119x125/12x8
-
-
-
Codice articolo
700
700 - 37080
700 - 37081
700 - 37082
700 - 37188
700 - 37088
700 - 37189
Codice prezzo/m
2
U61
U71
U71
A RICHIESTA
A RICHIESTA
A RICHIESTA
Codice articolo
701
701 - 37080
701 - 37081
701 - 37082
701 - 37188
701 - 37088
701 - 37189
Codice prezzo/m
2
U61
U71
U71
A RICHIESTA
A RICHIESTA
A RICHIESTA
Pezzi/ml
4/ml
-
-
-
-
-
Pacco/pz/kg
20/pz/12,60kg
-
-
-
-
-
PEZZI SPECIALI ( raggio 60 mm )
Immagine quotata (in mm)
Sguscio
concavo
r = 60
Angolo interno
Coppia
d’angolo
r = 60
Angolo
esterno
Coppia
d’angolo
r = 60
Angolo interno
per sgusci con-
cavi per raccordo
sui tre lati
r = 60
Terminale
arrotondato
r = 60
Angolo ester-
no di raccordo
r = 60
Angolo interno
di raccordo
r = 60
Sguscio
convesso
r = 60
Formato
18190
18196
18194
18192
37125
37127
37183
37185
Dimensioni reali (in mm)
244xr60x8
244/244xr60x8
127/127xr60x8
60x60x60
244xr60x8
-
-
-
Codice articolo
700
700 - 18190
700 - 18196
700 - 18194
700 - 18192
700 - 37125
700 - 37127
700 - 37183
700 - 37185
Codice prezzo/m
2
A RICHIESTA
Codice articolo
701
701 - 18190
701 - 18196
701 - 18194
701 - 18192
701 - 37125
701 - 37127
701 - 37183
701 - 37185
Codice prezzo/m
2
A RICHIESTA
Pezzi/ml
4/ml
-
-
-
4/ml
-
-
-
Pacco/pz/kg
54/pz/16,20kg
-
-
-
24/pz/9,12kg
-
-
-
sguscio convesso
37120 o 37125
zoccolo a sguscio
37080
angolo esterno
37188 adatto a 37120
o 37189 adatto a 37125
sguscio concavo
17190
angolo interno
37088
SISTEMA CON BATTISCOPA A SGUSCIA CHROMA
Tutti i pezzi speciali indicati sono reperibili su Catalogo Generale “Programma di Produzione“ Agrob Buchtal.
