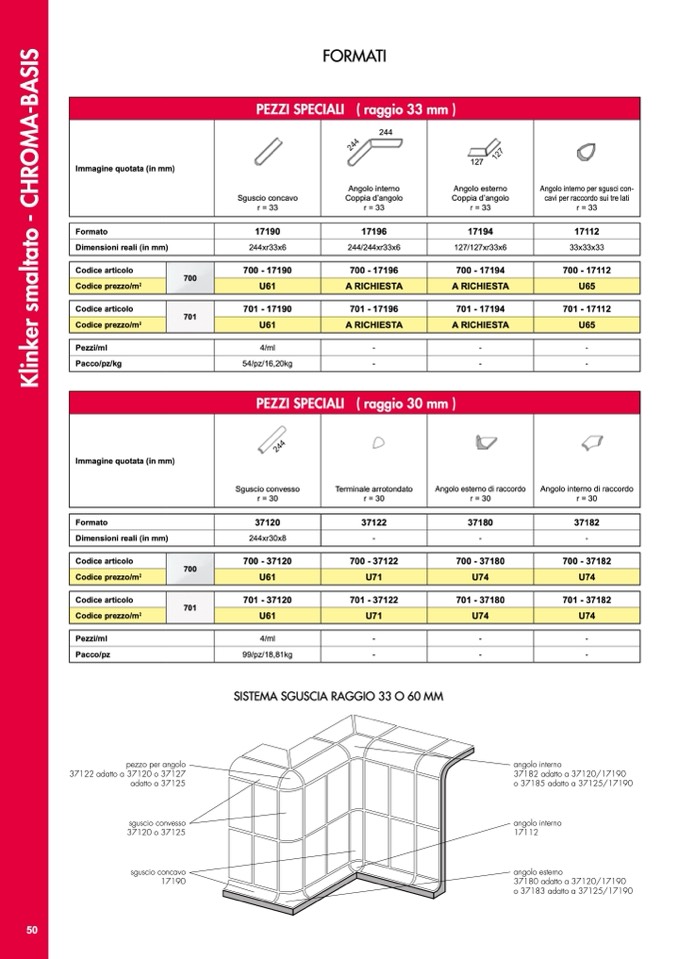

50

FORMATI

PEZZI SPECIALI ( raggio 33 mm )

Immagine quotata (in mm)

Sguscio concavo

r = 33

244

Angolo interno

Coppia d’angolo

r = 33

127

Angolo esterno

Coppia d’angolo

r = 33

Angolo interno per sgusci con-

cavi per raccordo sui tre lati

r = 33

Formato

17190

17196

17194

17112

Dimensioni reali (in mm)

244xr33x6

244/244xr33x6

127/127xr33x6

33x33x33

Codice articolo

700

700 - 17190

700 - 17196

700 - 17194

700 - 17112

Codice prezzo/m

2

U61

A RICHIESTA

A RICHIESTA

U65

Codice articolo

701

701 - 17190

701 - 17196

701 - 17194

701 - 17112

Codice prezzo/m

2

U61

A RICHIESTA

A RICHIESTA

U65

Pezzi/ml

4/ml

-

-

-

Pacco/pz/kg

54/pz/16,20kg

-

-

-

PEZZI SPECIALI ( raggio 30 mm )

Immagine quotata (in mm)

Sguscio convesso

r = 30

Terminale arrotondato

r = 30

Angolo esterno di raccordo

r = 30

Angolo interno di raccordo

r = 30

Formato

37120

37122

37180

37182

Dimensioni reali (in mm)

244xr30x8

-

-

-

Codice articolo

700

700 - 37120

700 - 37122

700 - 37180

700 - 37182

Codice prezzo/m

2

U61

U71

U74

U74

Codice articolo

701

701 - 37120

701 - 37122

701 - 37180

701 - 37182

Codice prezzo/m

2

U61

U71

U74

U74

Pezzi/ml

4/ml

-

-

-

Pacco/pz

99/pz/18,81kg

-

-

-

pezzo per angolo

37122 adatto a 37120 o 37127

adatto a 37125

sguscio convesso

37120 o 37125

sguscio concavo

17190

angolo interno

37182 adatto a 37120/17190

o 37185 adatto a 37125/17190

angolo interno

17112

angolo esterno

37180 adatto a 37120/17190

o 37183 adatto a 37125/17190

SISTEMA SGUSCIA RAGGIO 33 O 60 MM

244

K

l

i

n

k

e

r

s

m

a

l

t

a

t

o

-

C

H

R

O

M

A

-

B

A

S

I

S
