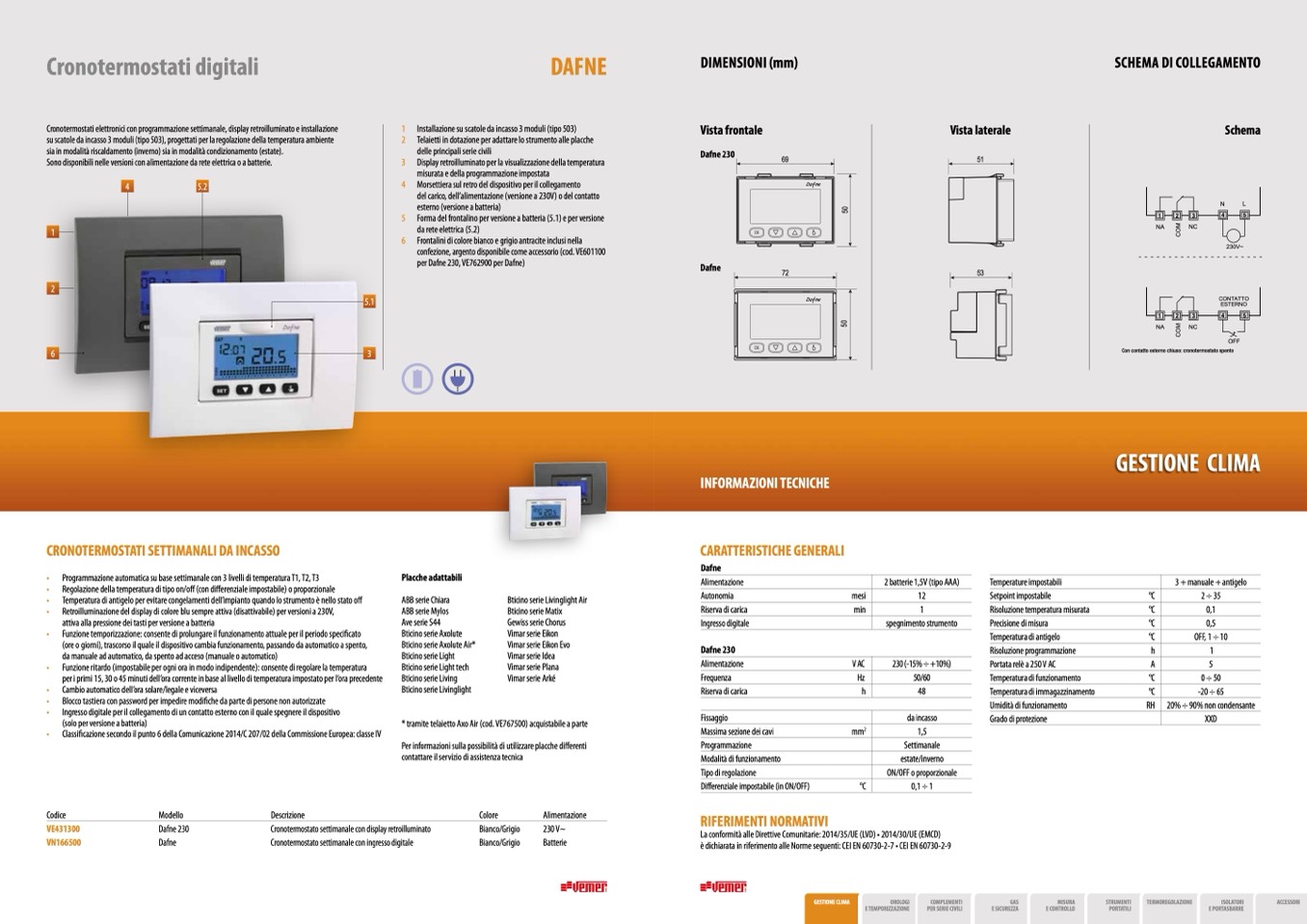

Cronotermostati digitali
DAFNE
1 Installazione su scatole da incasso 3 moduli (tipo 503)
2 Telaietti in dotazione per adattare lo strumento alle placche
delle principali serie civili
3 Display retroilluminato per la visualizzazione della temperatura
misurata e della programmazione impostata
4 Morsettiera sul retro del dispositivo per il collegamento
del carico, dell’alimentazione (versione a 230V) o del contatto
esterno (versione a batteria)
5 Forma del frontalino per versione a batteria (5.1) e per versione
da rete elettrica (5.2)
6 Frontalini di colore bianco e grigio antracite inclusi nella
confezione, argento disponibile come accessorio (cod. VE601100
per Dafne 230, VE762900 per Dafne)
DIMENSIONI (mm)
Vista frontale
SCHEMA DI COLLEGAMENTO
Schema
N
L
1
2
3
4
5
Cronotermostati elettronici con programmazione settimanale, display retroilluminato e installazione
su scatole da incasso 3 moduli (tipo 503), progettati per la regolazione della temperatura ambiente
sia in modalità riscaldamento (inverno) sia in modalità condizionamento (estate).
Sono disponibili nelle versioni con alimentazione da rete elettrica o a batterie.
4
5.2
Vista laterale
5
0
5
0
C
O
M
C
O
M
1
2
Dafne 230
Dafne
69
72
Dafne
Da ne
f
51
53
NA
NC
6
3
1
2
3
4
5
NA
NC
OFF
Con contatto esterno chiuso: cronotermostato spento
GESTIONE CLIMA
CRONOTERMOSTATI SETTIMANALI DA INCASSO
• Programmazione automatica su base settimanale con 3 livelli di temperatura T1, T2, T3
• Regolazione della temperatura di tipo on/off (con differenziale impostabile) o proporzionale
• Temperatura di antigelo per evitare congelamenti dell’impianto quando lo strumento è nello stato off
• Retroilluminazione del display di colore blu sempre attiva (disattivabile) per versioni a 230V,
attiva alla pressione dei tasti per versione a batteria
• Funzione temporizzazione: consente di prolungare il funzionamento attuale per il periodo specificato
(ore o giorni), trascorso il quale il dispositivo cambia funzionamento, passando da automatico a spento,
da manuale ad automatico, da spento ad acceso (manuale o automatico)
• Funzione ritardo (impostabile per ogni ora in modo indipendente): consente di regolare la temperatura
per i primi 15, 30 o 45 minuti dell’ora corrente in base al livello di temperatura impostato per l’ora precedente
• Cambio automatico dell’ora solare/legale e viceversa
• Blocco tastiera con password per impedire modifiche da parte di persone non autorizzate
• Ingresso digitale per il collegamento di un contatto esterno con il quale spegnere il dispositivo
(solo per versione a batteria)
• Classificazione secondo il punto 6 della Comunicazione 2014/C 207/02 della Commissione Europea: classe IV
Placche adattabili
ABB serie Chiara
ABB serie Mylos
Ave serie S44
Bticino serie Axolute
Bticino serie Axolute Air*
Bticino serie Light
Bticino serie Light tech
Bticino serie Living
Bticino serie Livinglight
Bticino serie Livinglight Air
Bticino serie Matix
Gewiss serie Chorus
Vimar serie Eikon
Vimar serie Eikon Evo
Vimar serie Idea
Vimar serie Plana
Vimar serie Arké
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Dafne
Alimentazione
Autonomia
mesi
2 batterie 1,5V (tipo AAA)
12
1
spegnimento strumento
230 (-15% ÷ +10%)
50/60
48
da incasso
1,5
Settimanale
estate/inverno
ON/OFF o proporzionale
0,1 ÷ 1
Temperature impostabili
Setpoint impostabile
Risoluzione temperatura misurata
Precisione di misura
Temperatura di antigelo
Risoluzione programmazione
Portata relè a 250 V AC
Temperatura di funzionamento
Temperatura di immagazzinamento
Umidità di funzionamento
Grado di protezione
°C
°C
°C
°C
h
A
°C
°C
RH
3 + manuale + antigelo
2 ÷ 35
0,1
0,5
OFF, 1 ÷ 10
1
5
0 ÷ 50
-20 ÷ 65
20% ÷ 90% non condensante
XXD
Codice
VE431300
VN166500
Modello
Dafne 230
Dafne
Descrizione
Cronotermostato settimanale con display retroilluminato
Cronotermostato settimanale con ingresso digitale
Colore
Bianco/Grigio
Bianco/Grigio
Alimentazione
230 V~
Batterie
16
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 60730-2-7 • CEI EN 60730-2-9
5.1
230V~
CONTATTO
ESTERNO
* tramite telaietto Axo Air (cod. VE767500) acquistabile a parte
Per informazioni sulla possibilità di utilizzare placche differenti
contattare il servizio di assistenza tecnica
Riserva di carica
Ingresso digitale
Dafne 230
Alimentazione
Frequenza
Riserva di carica
Fissaggio
