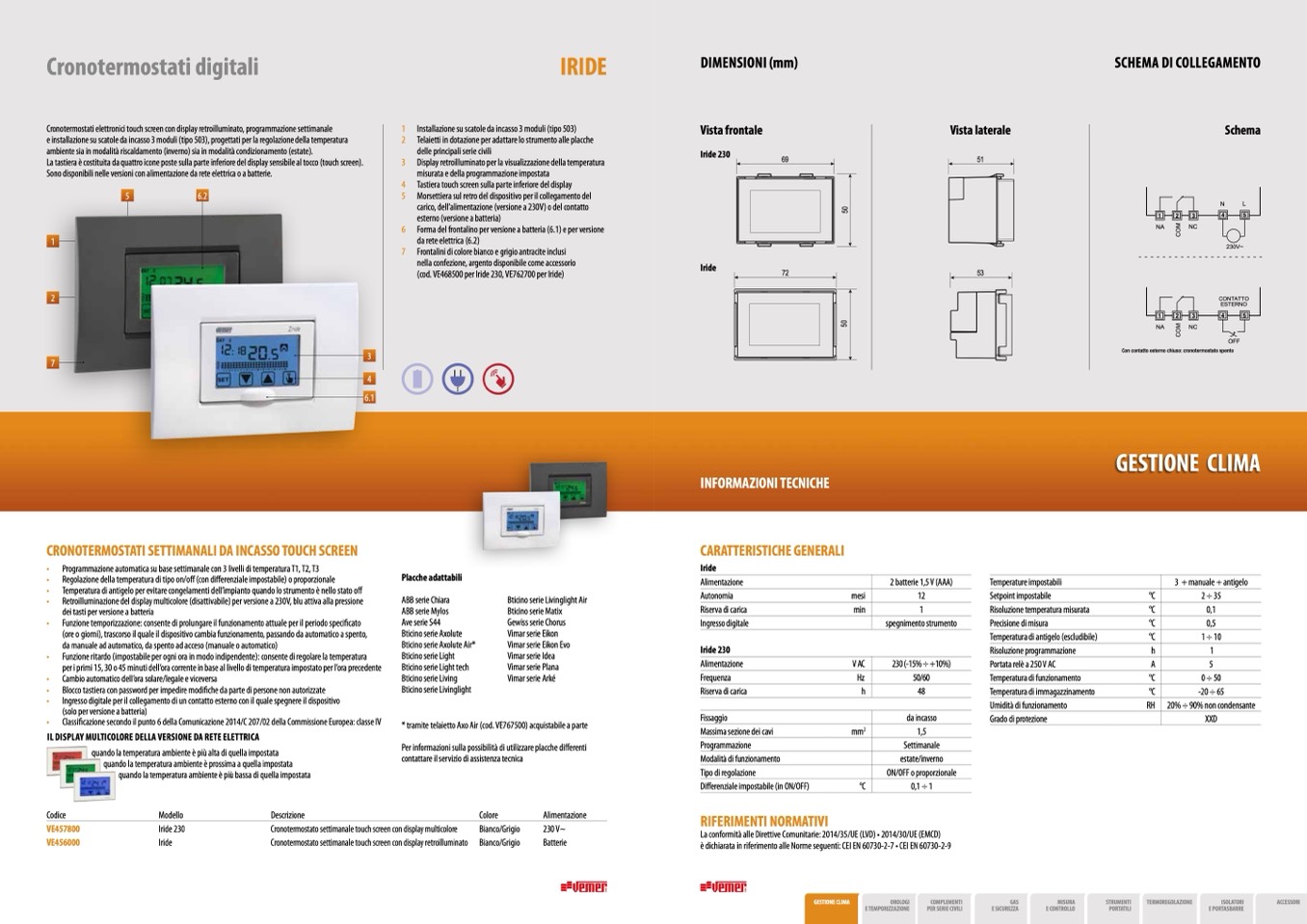

Cronotermostati digitali
IRIDE
1 Installazione su scatole da incasso 3 moduli (tipo 503)
2 Telaietti in dotazione per adattare lo strumento alle placche
delle principali serie civili
3 Display retroilluminato per la visualizzazione della temperatura
misurata e della programmazione impostata
4 Tastiera touch screen sulla parte inferiore del display
5 Morsettiera sul retro del dispositivo per il collegamento del
carico, dell’alimentazione (versione a 230V) o del contatto
esterno (versione a batteria)
6 Forma del frontalino per versione a batteria (6.1) e per versione
da rete elettrica (6.2)
7 Frontalini di colore bianco e grigio antracite inclusi
nella confezione, argento disponibile come accessorio
(cod. VE468500 per Iride 230, VE762700 per Iride)
DIMENSIONI (mm)
Vista frontale
SCHEMA DI COLLEGAMENTO
Schema
N
L
1
2
3
4
5
Cronotermostati elettronici touch screen con display retroilluminato, programmazione settimanale
e installazione su scatole da incasso 3 moduli (tipo 503), progettati per la regolazione della temperatura
ambiente sia in modalità riscaldamento (inverno) sia in modalità condizionamento (estate).
La tastiera è costituita da quattro icone poste sulla parte inferiore del display sensibile al tocco (touch screen).
Sono disponibili nelle versioni con alimentazione da rete elettrica o a batterie.
Vista laterale
5
0
5
0
C
O
M
C
O
M
1
2
7
230V~
CONTATTO
ESTERNO
5
6.2
Iride 230
Iride
69
72
51
53
CRONOTERMOSTATI SETTIMANALI DA INCASSO TOUCH SCREEN
• Programmazione automatica su base settimanale con 3 livelli di temperatura T1, T2, T3
• Regolazione della temperatura di tipo on/off (con differenziale impostabile) o proporzionale
• Temperatura di antigelo per evitare congelamenti dell’impianto quando lo strumento è nello stato off
• Retroilluminazione del display multicolore (disattivabile) per versione a 230V, blu attiva alla pressione
dei tasti per versione a batteria
• Funzione temporizzazione: consente di prolungare il funzionamento attuale per il periodo specificato
Placche adattabili
ABB serie Chiara
ABB serie Mylos
Ave serie S44
Bticino serie Axolute
Bticino serie Axolute Air*
Bticino serie Light
Bticino serie Light tech
Bticino serie Living
Bticino serie Livinglight
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Iride
Alimentazione
Autonomia
mesi
2 batterie 1,5 V (AAA)
12
1
spegnimento strumento
230 (-15% ÷ +10%)
50/60
48
da incasso
1,5
Settimanale
estate/inverno
ON/OFF o proporzionale
0,1 ÷ 1
Temperature impostabili
Setpoint impostabile
Risoluzione temperatura misurata
Precisione di misura
Temperatura di antigelo (escludibile)
Risoluzione programmazione
Portata relè a 250 V AC
Temperatura di funzionamento
Temperatura di immagazzinamento
Umidità di funzionamento
Grado di protezione
3 + manuale + antigelo
(ore o giorni), trascorso il quale il dispositivo cambia funzionamento, passando da automatico a spento,
da manuale ad automatico, da spento ad acceso (manuale o automatico)
• Funzione ritardo (impostabile per ogni ora in modo indipendente): consente di regolare la temperatura
per i primi 15, 30 o 45 minuti dell’ora corrente in base al livello di temperatura impostato per l’ora precedente
• Cambio automatico dell’ora solare/legale e viceversa
• Blocco tastiera con password per impedire modifiche da parte di persone non autorizzate
• Ingresso digitale per il collegamento di un contatto esterno con il quale spegnere il dispositivo
(solo per versione a batteria)
• Classificazione secondo il punto 6 della Comunicazione 2014/C 207/02 della Commissione Europea: classe IV
IL DISPLAY MULTICOLORE DELLA VERSIONE DA RETE ELETTRICA
Alimentazione
Frequenza
Hz
Codice
VE457800
VE456000
Modello
Iride 230
Iride
Descrizione
Cronotermostato settimanale touch screen con display multicolore
Cronotermostato settimanale touch screen con display retroilluminato
Colore
Bianco/Grigio
Bianco/Grigio
Alimentazione
230 V~
Batterie
14
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 60730-2-7 • CEI EN 60730-2-9
quando la temperatura ambiente è più alta di quella impostata
quando la temperatura ambiente è prossima a quella impostata
quando la temperatura ambiente è più bassa di quella impostata
* tramite telaietto Axo Air (cod. VE767500) acquistabile a parte
Per informazioni sulla possibilità di utilizzare placche differenti
contattare il servizio di assistenza tecnica
mm
2
°C
3
4
6.1
1
2
3
4
5
NA
NC
OFF
Con contatto esterno chiuso: cronotermostato spento
GESTIONE CLIMA
Bticino serie Livinglight Air
Bticino serie Matix
Gewiss serie Chorus
Vimar serie Eikon
Vimar serie Eikon Evo
Vimar serie Idea
Vimar serie Plana
Vimar serie Arké
Riserva di carica
Ingresso digitale
Iride 230
min
°C
°C
°C
°C
h
A
°C
°C
RH
2
1
0
÷ 35
0,1
0,5
÷ 10
1
5
÷ 50
Riserva di carica
Fissaggio
Massima sezione dei cavi
Programmazione
Modalità di funzionamento
Tipo di regolazione
Differenziale impostabile (in ON/OFF)
RIFERIMENTI NORMATIVI
V AC
h
-20 ÷ 65
20% ÷ 90% non condensante
XXD
15
