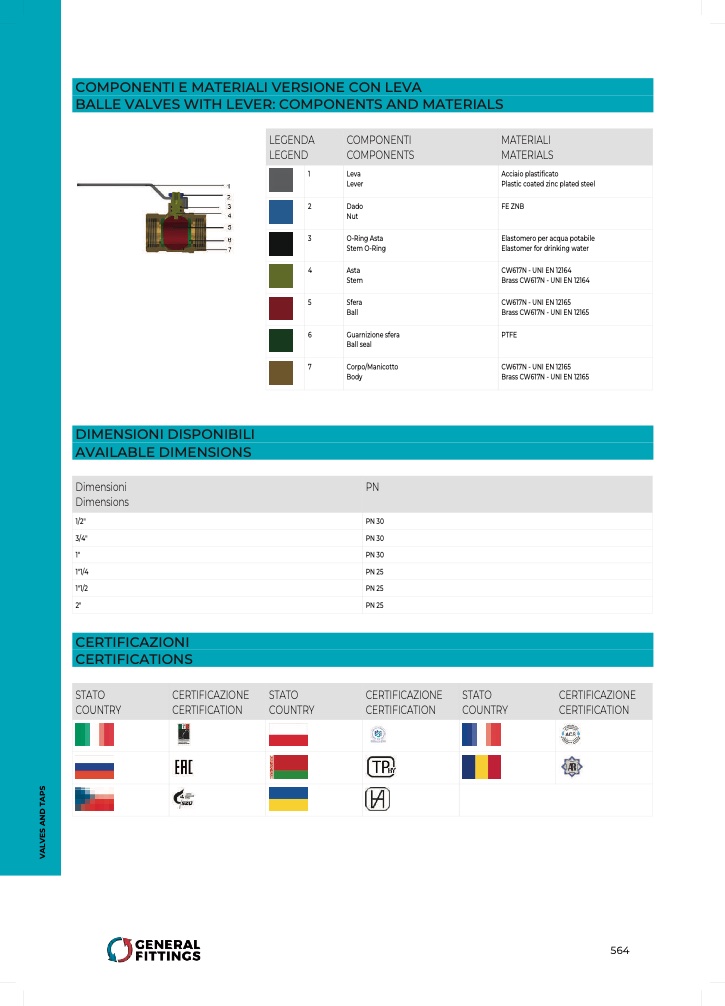

COMPONENTI E MATERIALI VERSIONE CON LEVA

BALLE VALVES WITH LEVER: COMPONENTS AND MATERIALS

LEGENDA

LEGEND

COMPONENTI

COMPONENTS

MATERIALI

MATERIALS

1

Leva

Lever

Acciaio plastificato

Plastic coated zinc plated steel

2

Dado

Nut

FE ZNB

3

O-Ring Asta

Stem

O-Ring

Elastomero per acqua potabile

Elastomer for drinking water

4

Asta

Stem

CW617N

- UNI EN

12164

Brass CW617N

- UNI EN

12164

5

Sfera

Ball

CW617N

- UNI EN

12165

Brass CW617N

- UNI EN

12165

6

Guarnizione sfera

Ball seal

PTFE

7

Corpo/Manicotto

Body

CW617N

- UNI EN

12165

Brass CW617N

- UNI EN

12165

DIMENSIONI DISPONIBILI

AVAILABLE DIMENSIONS

Dimensioni

Dimensions

PN

1/2"

PN

30

3/4"

PN

30

1"

PN

30

1"1/4

PN

25

1"1/2

PN

25

2"

PN

25

CERTIFICAZIONI

CERTIFICATIONS

STATO

COUNTRY

CERTIFICAZIONE

CERTIFICATION

STATO

COUNTRY

CERTIFICAZIONE

CERTIFICATION

STATO

COUNTRY

CERTIFICAZIONE

CERTIFICATION

564
