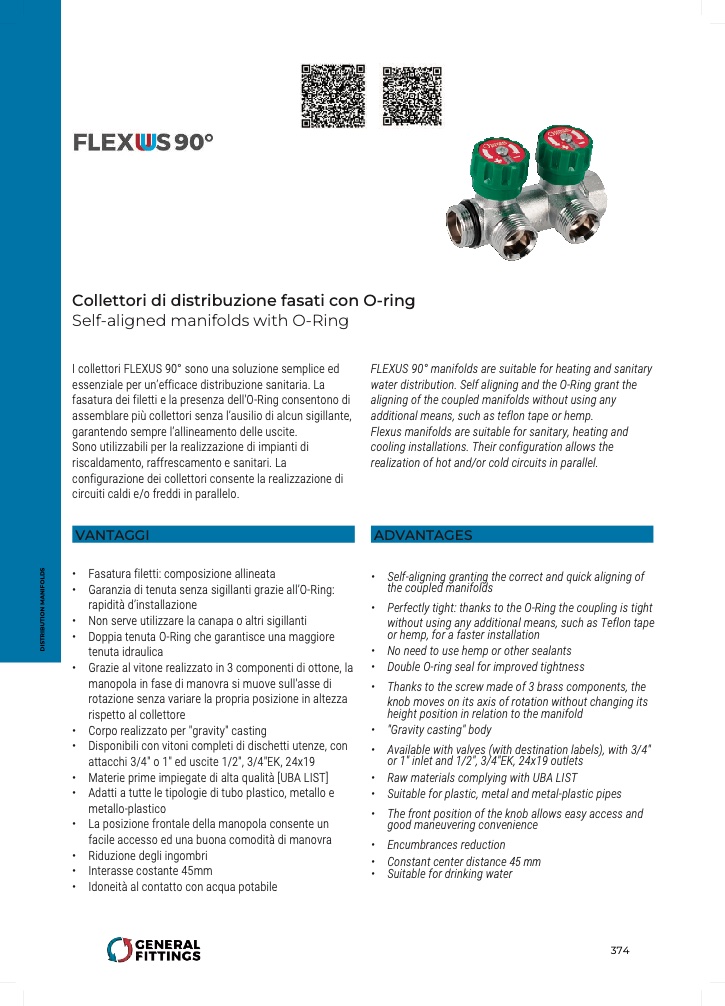

Collettori di distribuzione fasati con O-ring

Self-aligned manifolds with O-Ring

I collettori FLEXUS 90° sono una soluzione semplice ed

essenziale per un’efficace distribuzione sanitaria. La

fasatura dei filetti e la presenza dell'O-Ring consentono di

assemblare più collettori senza l’ausilio di alcun sigillante,

garantendo sempre l’allineamento delle uscite.

Sono utilizzabili per la realizzazione di impianti di

riscaldamento, raffrescamento e sanitari. La

configurazione dei collettori consente la realizzazione di

circuiti caldi e/o freddi in parallelo.

VANTAGGI

• Fasatura filetti: composizione allineata

• Garanzia di tenuta senza sigillanti grazie all’O-Ring:

rapidità d’installazione

• Non serve utilizzare la canapa o altri sigillanti

• Doppia tenuta O-Ring che garantisce una maggiore

tenuta idraulica

• Grazie al vitone realizzato in 3 componenti di ottone, la

manopola in fase di manovra si muove sull'asse di

rotazione senza variare la propria posizione in altezza

rispetto al collettore

• Corpo realizzato per "gravity" casting

• Disponibili con vitoni completi di dischetti utenze, con

attacchi 3/4" o 1" ed uscite 1/2", 3/4"EK, 24x19

• Materie prime impiegate di alta qualità [UBA LIST]

• Adatti a tutte le tipologie di tubo plastico, metallo e

metallo-plastico

• La posizione frontale della manopola consente un

facile accesso ed una buona comodit

à di manovra

• Riduzione degli ingombri

• Interasse costante 45mm

• Idoneit

à al contatto con acqua potabile

FLEXUS 90° manifolds are suitable for heating and sanitary

water distribution. Self aligning and the O-Ring grant the

aligning of the coupled manifolds without using any

additional means, such as teflon tape or hemp.

Flexus manifolds are suitable for sanitary, heating and

cooling installations. Their configuration allows the

realization of hot and/or cold circuits in parallel.

ADVANTAGES

• Self-aligning granting the correct and quick aligning of

the coupled manifolds

• Perfectly tight: thanks to the O-Ring the coupling is tight

without using any additional means, such as Teflon tape

or hemp, for a faster installation

• No need to use hemp or other sealants

• Double O-ring seal for improved tightness

• Thanks to the screw made of 3 brass components, the

knob moves on its axis of rotation without changing its

height position in relation to the manifold

• "Gravity casting" body

• Available with valves (with destination labels), with 3/4"

or 1" inlet and 1/2", 3/4"EK, 24x19 outlets

• Raw materials complying with UBA LIST

• Suitable for plastic, metal and metal-plastic pipes

• The front position of the knob allows easy access and

good maneuvering convenience

• Encumbrances reduction

• Constant center distance 45 mm

• Suitable for drinking water
