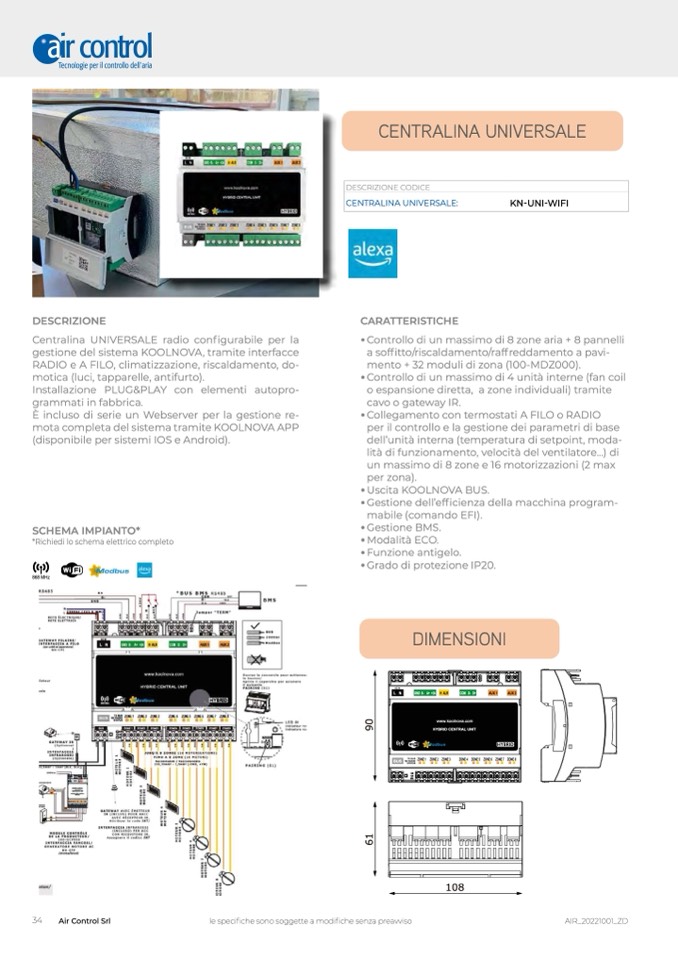

CENTRALINA UNIVERSALE

DESCRIZIONE CODICE

CENTRALINA UNIVERSALE:

KN-UNI-WIFI

DESCRIZIONE

CARATTERISTICHE

Centralina UNIVERSALE radio configurabile per la

gestione del sistema KOOLNOVA, tramite interfacce

RADIO e A FILO, climatizzazione, riscaldamento, do-

motica (luci, tapparelle, antifurto).

Installazione PLUG&PLAY con elementi autopro-

grammati in fabbrica.

È incluso di serie un Webserver per la gestione re-

mota completa del sistema tramite KOOLNOVA APP

(disponibile per sistemi IOS e Android).

SCHEMA IMPIANTO*

*Richiedi lo schema elettrico completo

868 MHz

• Controllo di un massimo di 8 zone aria + 8 pannelli

a soffitto/riscaldamento/raffreddamento a pavi-

mento + 32 moduli di zona (100-MDZ000).

• Controllo di un massimo di 4 unità interne (fan coil

o espansione diretta, a zone individuali) tramite

cavo o gateway IR.

• Collegamento con termostati A FILO o RADIO

per il controllo e la gestione dei parametri di base

dell’unità interna (temperatura di setpoint, moda-

lità di funzionamento, velocità del ventilatore...) di

un massimo di 8 zone e 16 motorizzazioni (2 max

per zona).

• Uscita KOOLNOVA BUS.

• Gestione dell’efficienza della macchina program-

mabile (comando EFI).

• Gestione BMS.

• Modalità ECO.

• Funzione antigelo.

• Grado di protezione IP20.

34

Air Control Srl

le specifiche sono soggette a modifiche senza preavviso

AIR_20221001_ZD

AC IN

DIMENSIONI

L N

GND B- A+ +24 H ALR

COM D- D+

AUX 1

AUX 2

88668MHz

BUS

RX RADIO

STATUS

TX BUS

ZONE 1

ZONE 2

ZONE 3

ZONE 4

ZONE 5

ZONE 6

ZONE 7

ZONE 8

www.koolnova.com

HYBRID CENTRAL UNIT

www.koolnova.com

RADIO CENTRAL UNIT

108

6

1

9
