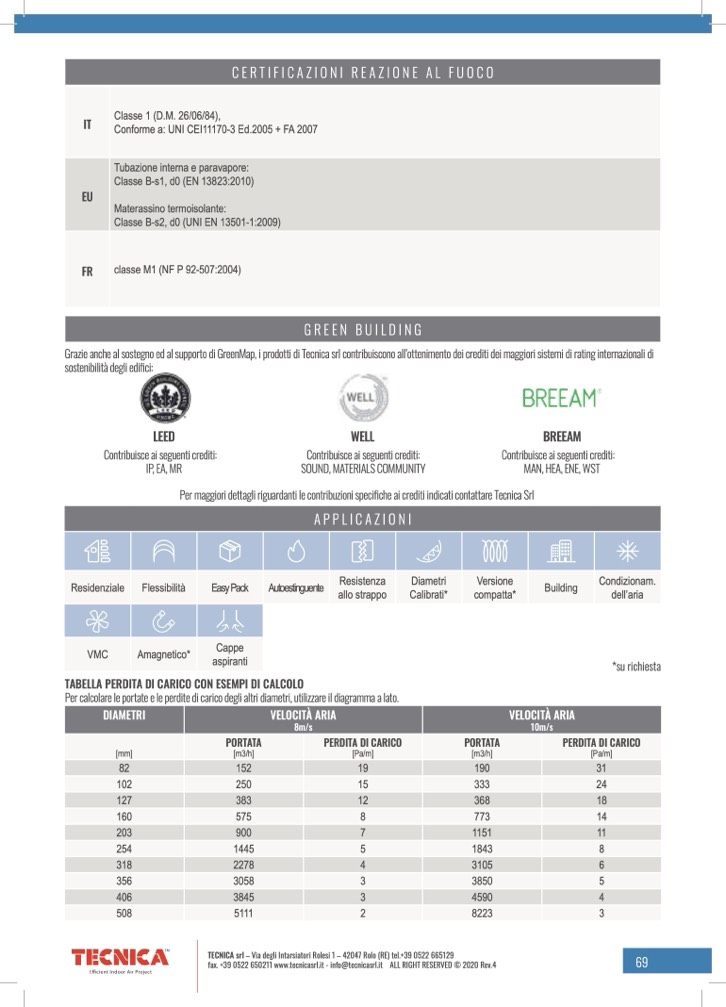

CERTIFICAZIONI REAZIONE AL FUOCO

IT

Classe 1 (D.M. 26/06/84),

Conforme a: UNI CEI11170-3 Ed.2005 + FA 2007

EU

Tubazione interna e paravapore:

Classe B-s1, d0 (EN 13823:2010)

Materassino termoisolante:

Classe B-s2, d0 (UNI EN 13501-1:2009)

FR

classe M1 (NF P 92-507:2004)

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti di Tecnica srl contribuiscono all’ottenimento dei crediti dei maggiori sistemi di rating internazionali di

sostenibilità degli edifici:

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

SOUND, MATERIALS COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, HEA, ENE, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

APPLICAZIONI

Residenziale

Flessibilità

Easy Pack

Autoestinguente

Resistenza

allo strappo

Diametri

Calibrati*

Versione

compatta*

Building

Condizionam.

dell’aria

VMC

Amagnetico*

Cappe

aspiranti

*su richiesta

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare il diagramma a lato.

DIAMETRI

VELOCITÀ ARIA

8m/s

VELOCITÀ ARIA

10m/s

PORTATA

PERDITA DI CARICO

PORTATA

PERDITA DI CARICO

[mm]

[m3/h]

[Pa/m]

[m3/h]

[Pa/m]

82

152

19

190

31

102

250

15

333

24

127

383

12

368

18

160

575

8

773

14

203

900

7

1151

11

254

1445

5

1843

8

318

2278

4

3105

6

356

3058

3

3850

5

406

3845

3

4590

4

508

5111

2

8223

3
