COLORE

Alluminio

PEZZATURE

DIAMETRI DI

PRODUZI0NE

da 10 m standard da 82 a 630 mm

TEMPERATURA

D’IMPIEGO

-30°C / +140°C

(180°C punte)

RAGGIO DI

CURVATURA

0,8 - 1,5 x Ø

VELOCITÀ ARIA

max 32 m/sec

PRESSIONE

max 250 mmH O

2

DIAGRAMMA PERDITE DI CARICO

(Temperatura dell'aria 20°C)

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

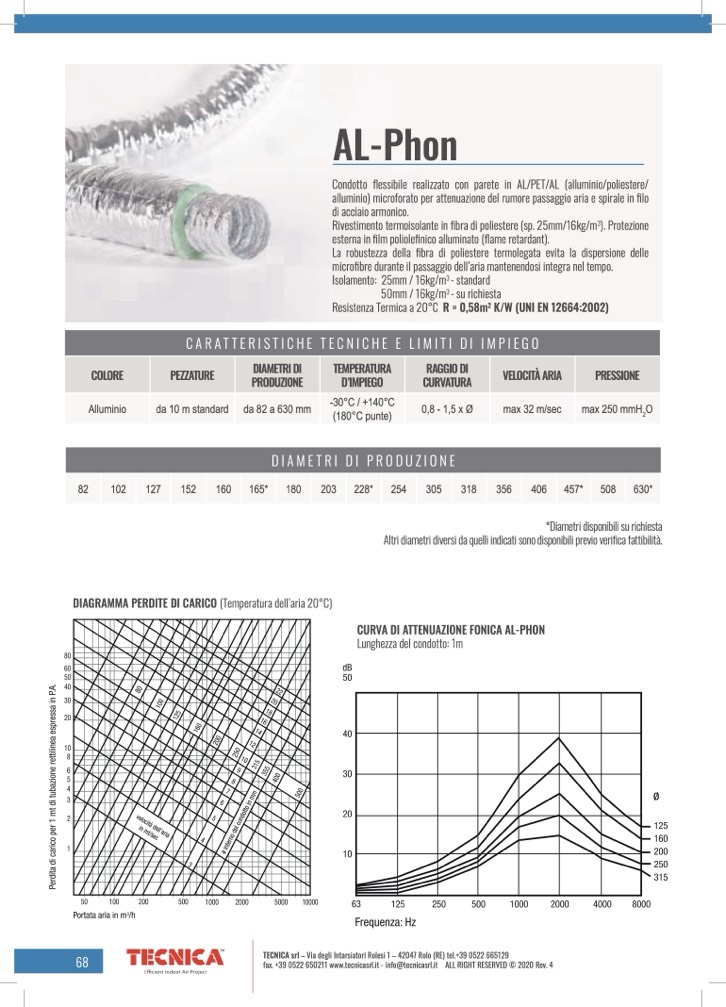

AL-Phon

Condotto flessibile realizzato con parete in AL/PET/AL (alluminio/poliestere/

alluminio) microforato per attenuazione del rumore passaggio aria e spirale in filo

di acciaio armonico.

Rivestimento termoisolante in fibra di poliestere (sp. 25mm/16kg/m

3

). Protezione

esterna in film poliolefinico alluminato (flame retardant).

La robustezza della fibra di poliestere termolegata evita la dispersione delle

microfibre durante il passaggio dell’aria mantenendosi integra nel tempo.

Isolamento: 25mm / 16kg/m

3

- standard

50mm / 16kg/m

3

- su richiesta

Resistenza Termica a 20°C R = 0,58m

2

K/W (UNI EN 12664:2002)

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

DIAMETRI DI PRODUZIONE

82

102 127 152 160 165* 180 203 228* 254 305 318 356 406 457* 508 630*

*Diametri disponibili su richiesta

Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

68

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4

CURVA DI ATTENUAZIONE FONICA AL-PHON

Lunghezza del condotto: 1m

��

��
