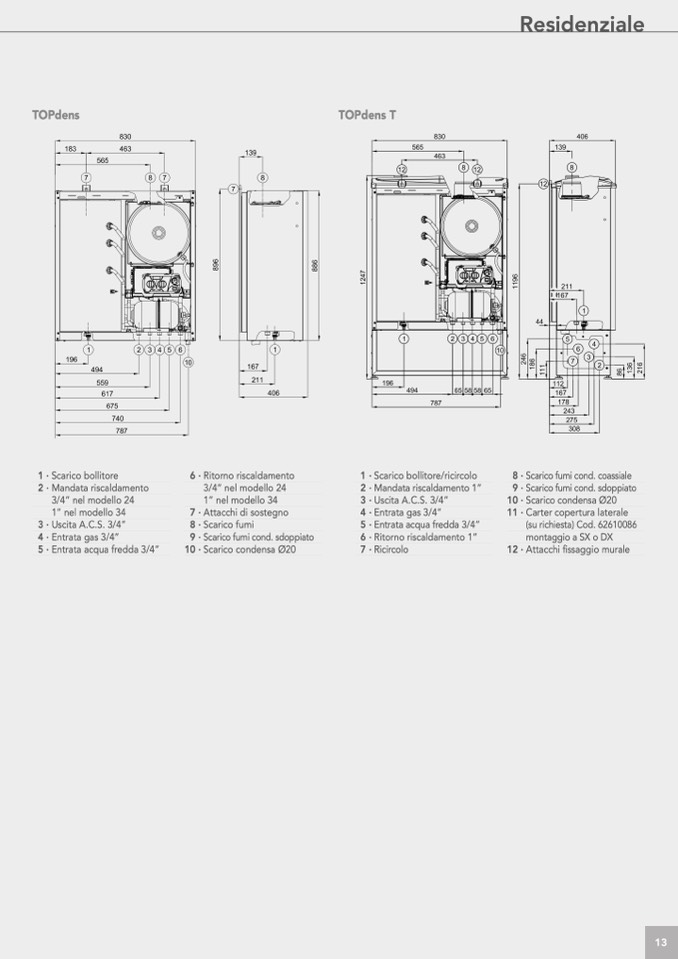

TOPdens

TOPdens T

1 · Scarico bollitore

2 · Mandata riscaldamento

3/4” nel modello 24

1” nel modello 34

3 · Uscita A.C.S. 3/4”

4 · Entrata gas 3/4”

5 · Entrata acqua fredda 3/4”

6 · Ritorno riscaldamento

3/4” nel modello 24

1” nel modello 34

Attacchi di sostegno

Scarico fumi

1 · Scarico bollitore/ricircolo

2 · Mandata riscaldamento 1”

3 · Uscita A.C.S. 3/4”

4 · Entrata gas 3/4”

5 · Entrata acqua fredda 3/4”

6 · Ritorno riscaldamento 1”

7 · Ricircolo

8 · Scarico fumi cond. coassiale

9 · Scarico fumi cond. sdoppiato

10 · Scarico condensa Ø20

11 · Carter copertura laterale

(su richiesta) Cod. 62610086

montaggio a SX o DX

12 · Attacchi fissaggio murale

7 ·

8 ·

9 · Scarico fumi cond. sdoppiato

10 · Scarico condensa Ø20

Residenziale

13
