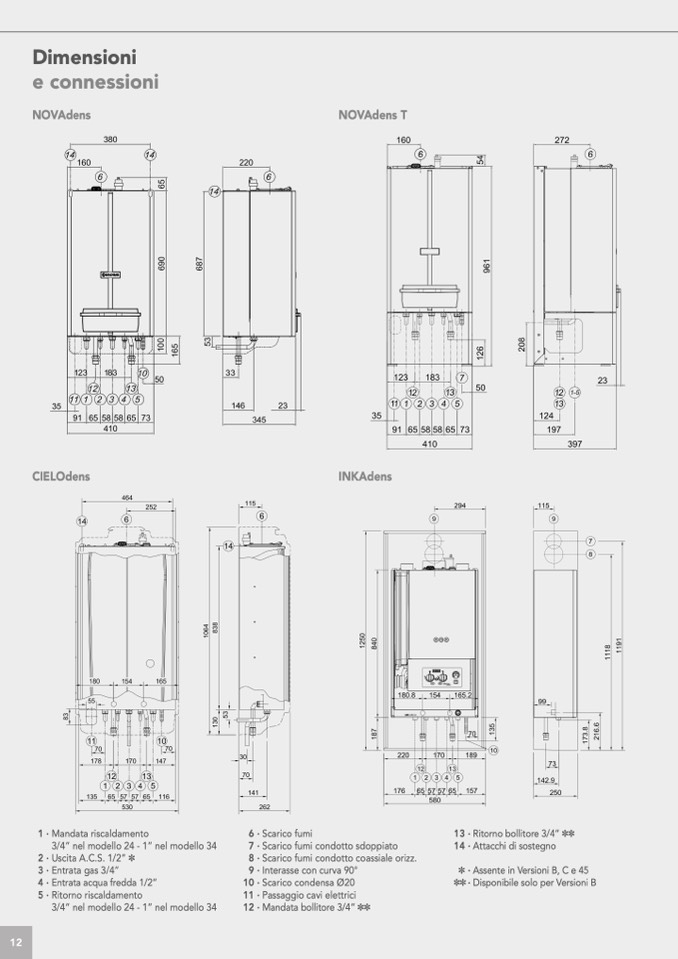

Dimensioni

e connessioni

NOVAdens

NOVAdens T

CIELOdens

INKAdens

1 · Mandata riscaldamento

3/4” nel modello 24 - 1” nel modello 34

2 · Uscita A.C.S. 1/2” ]

3 · Entrata gas 3/4”

4 · Entrata acqua fredda 1/2”

5 · Ritorno riscaldamento

3/4” nel modello 24 - 1” nel modello 34

6 · Scarico fumi

7 · Scarico fumi condotto sdoppiato

8 · Scarico fumi condotto coassiale orizz.

9 · Interasse con curva 90°

10 · Scarico condensa Ø20

11 · Passaggio cavi elettrici

12 · Mandata bollitore 3/4” ]]

13 · Ritorno bollitore 3/4” ]]

14 · Attacchi di sostegno

] · Assente in Versioni B, C e 45

]] · Disponibile solo per Versioni B
