HUB RADIATOR AP
Sistema brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua per produrre
riscaldamento, condizionamento ed acqua calda sanitaria per piccole/medie utenze

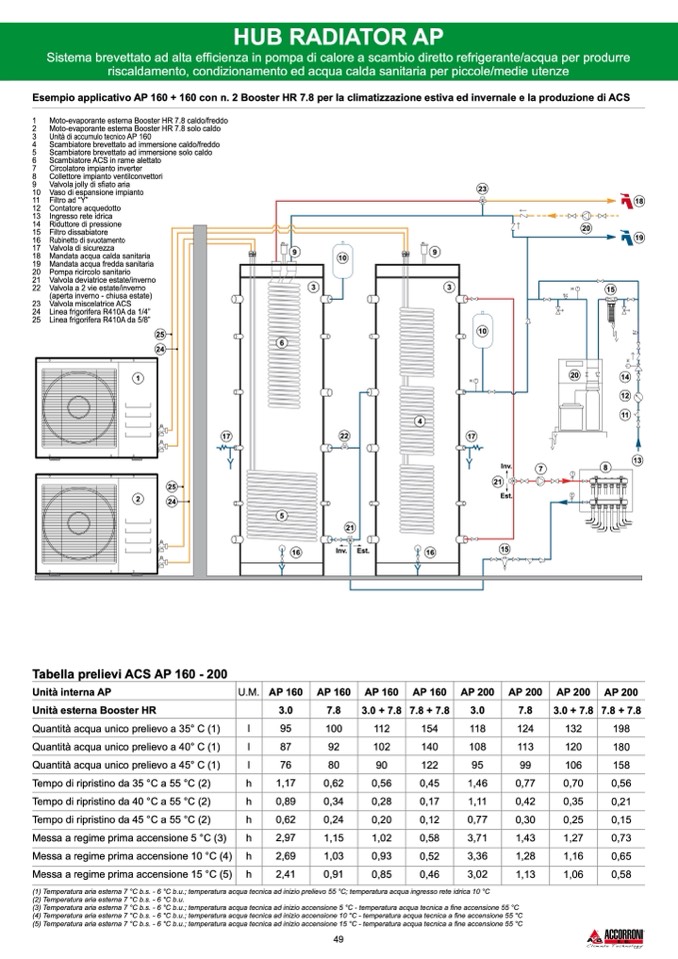

Esempio applicativo AP 160 + 160 con n. 2 Booster HR 7.8 per la climatizzazione estiva ed invernale e la produzione di ACS
1 Moto-evaporante esterna Booster HR 7.8 caldo/freddo
2 Moto-evaporante esterna Booster HR 7.8 solo caldo
3 Unità di accumulo tecnico AP 160
4 Scambiatore brevettato ad immersione caldo/freddo
5 Scambiatore brevettato ad immersione solo caldo
6 Scambiatore ACS in rame alettato
7 Circolatore impianto inverter
8 Collettore impianto ventilconvettori
9 Valvola jolly di sfiato aria
10 Vaso di espansione impianto
11 Filtro ad “Y”
12 Contatore acquedotto
13 Ingresso rete idrica
14 Riduttore di pressione
15 Filtro dissabiatore
16 Rubinetto di svuotamento
17 Valvola di sicurezza
18 Mandata acqua calda sanitaria
19 Mandata acqua fredda sanitaria
20 Pompa ricircolo sanitario
21 Valvola deviatrice estate/inverno
22 Valvola a 2 vie estate/inverno
(aperta inverno - chiusa estate)
23 Valvola miscelatrice ACS
24 Linea frigorifera R410A da 1/4”
25 Linea frigorifera R410A da 5/8”
25
24
25
2
23
10
20
18
19
15
Tabella prelievi ACS AP 160 - 200
Unità interna AP
Unità esterna Booster HR
Quantità acqua unico prelievo a 35° C (1)
Quantità acqua unico prelievo a 40° C (1)
Quantità acqua unico prelievo a 45° C (1)
Tempo di ripristino da 35 °C a 55 °C (2)
Tempo di ripristino da 40 °C a 55 °C (2)
Tempo di ripristino da 45 °C a 55 °C (2)
Messa a regime prima accensione 5 °C (3)
Messa a regime prima accensione 10 °C (4)
Messa a regime prima accensione 15 °C (5)
U.M. AP 160
3.0
l
95
l
87
l
76
h
1,17
h
0,89
h
0,62
h
2,97
h
2,69
h
2,41
AP 200
3.0
118
108
95
1,46
1,11
0,77
3,71
3,36
3,02
AP 200
3.0 + 7.8
132
120
106
0,70
0,35
0,25
1,27
1,16
1,06
AP 200
7.8 + 7.8
198
180
158
0,56
0,21
0,15
0,73
0,65
0,58
1
20
14
12
11
13
8
24
Est.
15
AP 200
7.8
124
113
99
0,77
0,42
0,30
1,43
1,28
1,13
6
9
10
9
3
3
4
17
22
17
5
Inv.
(1) Temperatura aria esterna 7 °C b.s. - 6 °C b.u.; temperatura acqua tecnica ad inizio prelievo 55 °C; temperatura acqua ingresso rete idrica 10 °C
(2) Temperatura aria esterna 7 °C b.s. - 6 °C b.u.
(3) Temperatura aria esterna 7 °C b.s. - 6 °C b.u.; temperatura acqua tecnica ad inizio accensione 5 °C - temperatura acqua tecnica a fine accensione 55 °C
(4) Temperatura aria esterna 7 °C b.s. - 6 °C b.u.; temperatura acqua tecnica ad inizio accensione 10 °C - temperatura acqua tecnica a fine accensione 55 °C
(5) Temperatura aria esterna 7 °C b.s. - 6 °C b.u.; temperatura acqua tecnica ad inizio accensione 15 °C - temperatura acqua tecnica a fine accensione 55 °C
16
21
Inv.
AP 160
7.8
100
92
80
0,62
0,34
0,24
1,15
1,03
0,91
Est.
AP 160
3.0 + 7.8
112
102
90
0,56
0,28
0,20
1,02
0,93
0,85
16
AP 160
7.8 + 7.8
154
140
122
0,45
0,17
0,12
0,58
0,52
0,46
49
7
21
