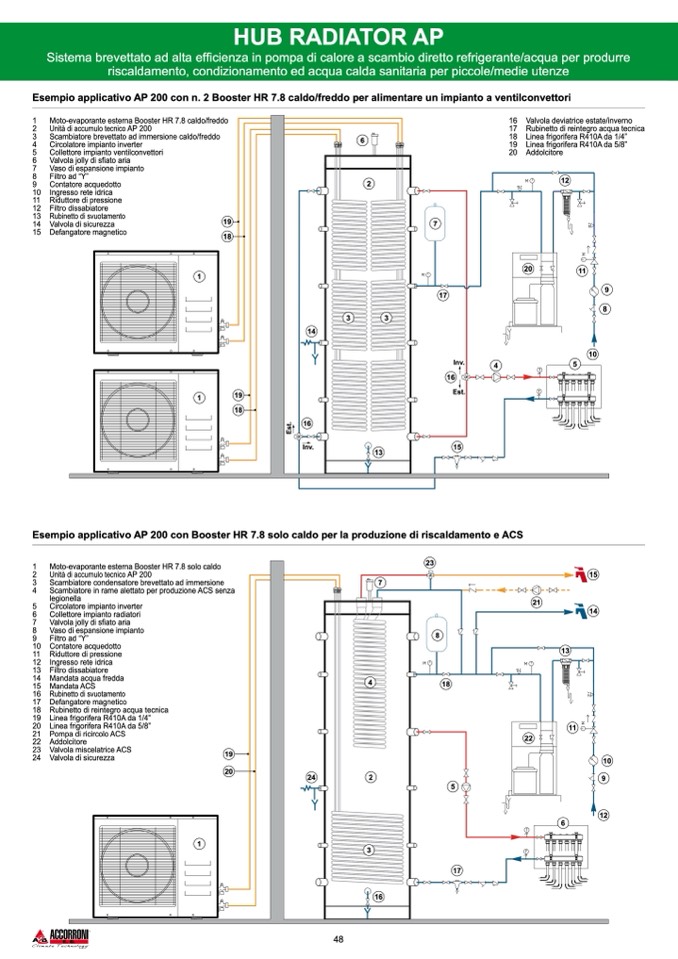

HUB RADIATOR AP
Sistema brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua per produrre
riscaldamento, condizionamento ed acqua calda sanitaria per piccole/medie utenze
Esempio applicativo AP 200 con n. 2 Booster HR 7.8 caldo/freddo per alimentare un impianto a ventilconvettori
1 Moto-evaporante esterna Booster HR 7.8 caldo/freddo
2 Unità di accumulo tecnico AP 200
3 Scambiatore brevettato ad immersione caldo/freddo
4 Circolatore impianto inverter
6
16 Valvola deviatrice estate/inverno
17 Rubinetto di reintegro acqua tecnica
18 Linea frigorifera R410A da 1/4”
19 Linea frigorifera R410A da 5/8”
20 Addolcitore
12
11
9
8
10
5
5 Collettore impianto ventilconvettori
6 Valvola jolly di sfiato aria
7 Vaso di espansione impianto
8 Filtro ad “Y”
9 Contatore acquedotto
10 Ingresso rete idrica
11 Riduttore di pressione
12 Filtro dissabiatore
13 Rubinetto di svuotamento
14 Valvola di sicurezza
15 Defangatore magnetico
2
19
18
1
1
7
3
3
14
17
Est.
15
Inv.
4
16
20
E
s
t
.
19
20
1
10
19
18
Esempio applicativo AP 200 con Booster HR 7.8 solo caldo per la produzione di riscaldamento e ACS
1 Moto-evaporante esterna Booster HR 7.8 solo caldo
2 Unità di accumulo tecnico AP 200
3 Scambiatore condensatore brevettato ad immersione
4 Scambiatore in rame alettato per produzione ACS senza
7
23
8
18
15
14
13
11
22
legionella
5 Circolatore impianto inverter
6 Collettore impianto radiatori
7 Valvola jolly di sfiato aria
8 Vaso di espansione impianto
9 Filtro ad “Y”
10 Contatore acquedotto
11 Riduttore di pressione
12 Ingresso rete idrica
13 Filtro dissabiatore
14 Mandata acqua fredda
15 Mandata ACS
16 Rubinetto di svuotamento
17 Defangatore magnetico
18 Rubinetto di reintegro acqua tecnica
19 Linea frigorifera R410A da 1/4”
20 Linea frigorifera R410A da 5/8”
21 Pompa di ricircolo ACS
22 Addolcitore
23 Valvola miscelatrice ACS
24 Valvola di sicurezza
21
16
Inv.
13
48
4
2
4
2
9
5
3
16
17
12
6
