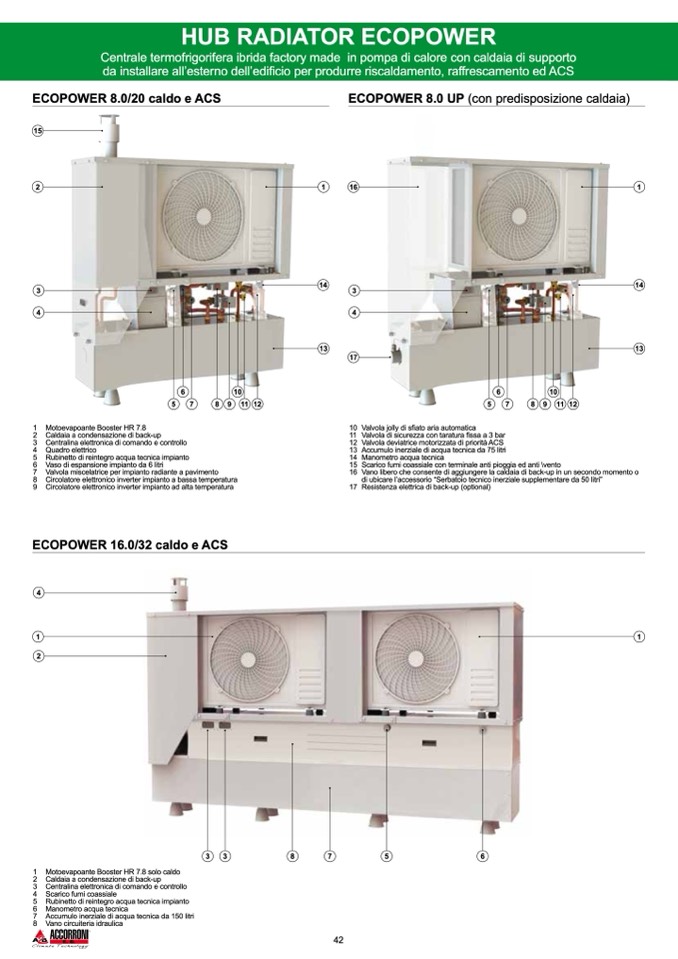

HUB RADIATOR ECOPOWER

Centrale termofrigorifera ibrida factory made in pompa di calore con caldaia di supporto

da installare all’esterno dell’edificio per produrre riscaldamento, raffrescamento ed ACS

ECOPOWER 8.0/20 caldo e ACS

ECOPOWER 8.0 UP (con predisposizione caldaia)

15

2

1

16

3

1

4

3

4

4

1

14

13

13

17

10

11

12

13

14

15

16

17

6

10

5

7

8

9

1112

1 Motoevapoante Booster HR 7.8

2 Caldaia a condensazione di back-up

3 Centralina elettronica di comando e controllo

4 Quadro elettrico

5 Rubinetto di reintegro acqua tecnica impianto

6 Vaso di espansione impianto da 6 litri

7 Valvola miscelatrice per impianto radiante a pavimento

8 Circolatore elettronico inverter impianto a bassa temperatura

9 Circolatore elettronico inverter impianto ad alta temperatura

ECOPOWER 16.0/32 caldo e ACS

4

6

10

5

7

8

9

1112

Valvola jolly di sfiato aria automatica

Valvola di sicurezza con taratura fissa a 3 bar

Valvola deviatrice motorizzata di priorità ACS

Accumulo inerziale di acqua tecnica da 75 litri

Manometro acqua tecnica

Scarico fumi coassiale con terminale anti pioggia ed anti \vento

Vano libero che consente di aggiungere la caldaia di back-up in un secondo momento o

di ubicare l’accessorio “Serbatoio tecnico inerziale supplementare da 50 litri”

Resistenza elettrica di back-up (optional)

1

1

2

1 Motoevapoante Booster HR 7.8 solo caldo

2 Caldaia a condensazione di back-up

3 Centralina elettronica di comando e controllo

4 Scarico fumi coassiale

5 Rubinetto di reintegro acqua tecnica impianto

6 Manometro acqua tecnica

7 Accumulo inerziale di acqua tecnica da 150 litri

8 Vano circuiteria idraulica

3

3

8

7

5

6
