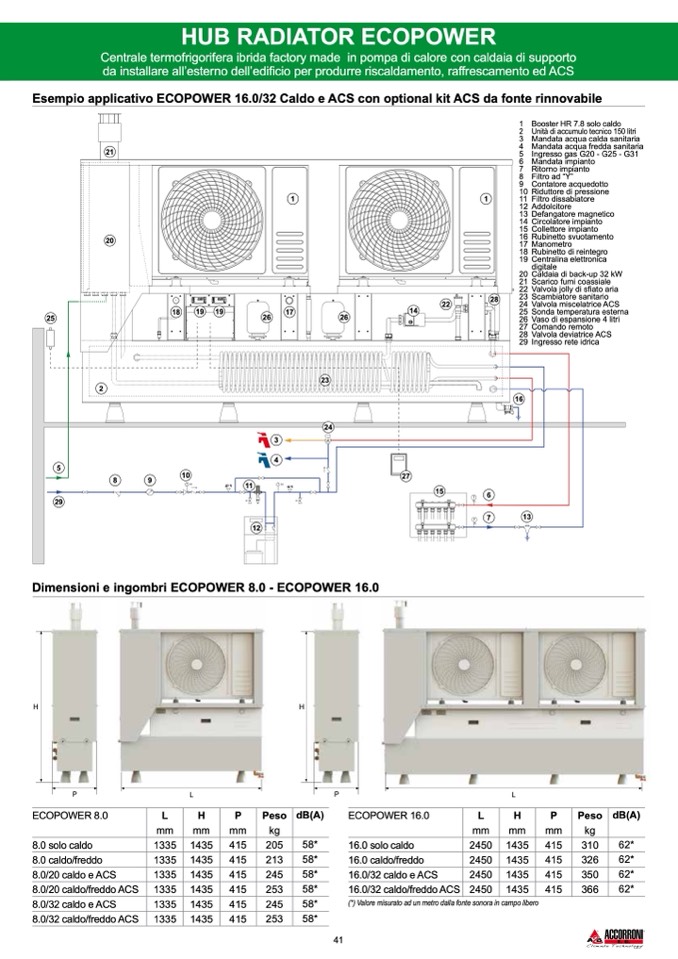

HUB RADIATOR ECOPOWER

Centrale termofrigorifera ibrida factory made in pompa di calore con caldaia di supporto

da installare all’esterno dell’edificio per produrre riscaldamento, raffrescamento ed ACS

Esempio applicativo ECOPOWER 16.0/32 Caldo e ACS con optional kit ACS da fonte rinnovabile

21

20

18

19 19

25

2

6

26

1 Booster HR 7.8 solo caldo

2 Unità di accumulo tecnico 150 litri

3 Mandata acqua calda sanitaria

4 Mandata acqua fredda sanitaria

5 Ingresso gas G20 - G25 - G31

6 Mandata impianto

7 Ritorno impianto

8 Filtro ad “Y”

9 Contatore acquedotto

10 Riduttore di pressione

11 Filtro dissabiatore

12 Addolcitore

13 Defangatore magnetico

14 Circolatore impianto

15 Collettore impianto

16 Rubinetto svuotamento

17 Manometro

18 Rubinetto di reintegro

19 Centralina elettronica

digitale

20 Caldaia di back-up 32 kW

21 Scarico fumi coassiale

22 Valvola jolly di sfiato aria

23 Scambiatore sanitario

24 Valvola miscelatrice ACS

25 Sonda temperatura esterna

26 Vaso di espansione 4 litri

27 Comando remoto

28 Valvola deviatrice ACS

29 Ingresso rete idrica

5

29

2

8

9

10

23

24

3

4

11

12

27

16

6

7

13

Dimensioni e ingombri ECOPOWER 8.0 - ECOPOWER 16.0

H

H

1

1

17

14

P

L

P

L

ECOPOWER 8.0

8.0 solo caldo

8.0 caldo/freddo

8.0/20 caldo e ACS

8.0/20 caldo/freddo ACS

8.0/32 caldo e ACS

8.0/32 caldo/freddo ACS

L

H

mm

mm

1335 1435

1335 1435

1335 1435

1335 1435

1335 1435

1335 1435

P

Peso dB(A)

mm

kg

415

205

58*

415

213

58*

415

245

58*

415

253

58*

415

245

58*

415

253

58*

ECOPOWER 16.0

16.0 solo caldo

16.0 caldo/freddo

16.0/32 caldo e ACS

16.0/32 caldo/freddo ACS

L

H

mm

mm

2450 1435

2450 1435

2450 1435

2450 1435

P

Peso dB(A)

41

15

22

28

(*) Valore misurato ad un metro dalla fonte sonora in campo libero

mm

kg

415

415

415

415

310

62*

326

62*

350

62*

366

62*
