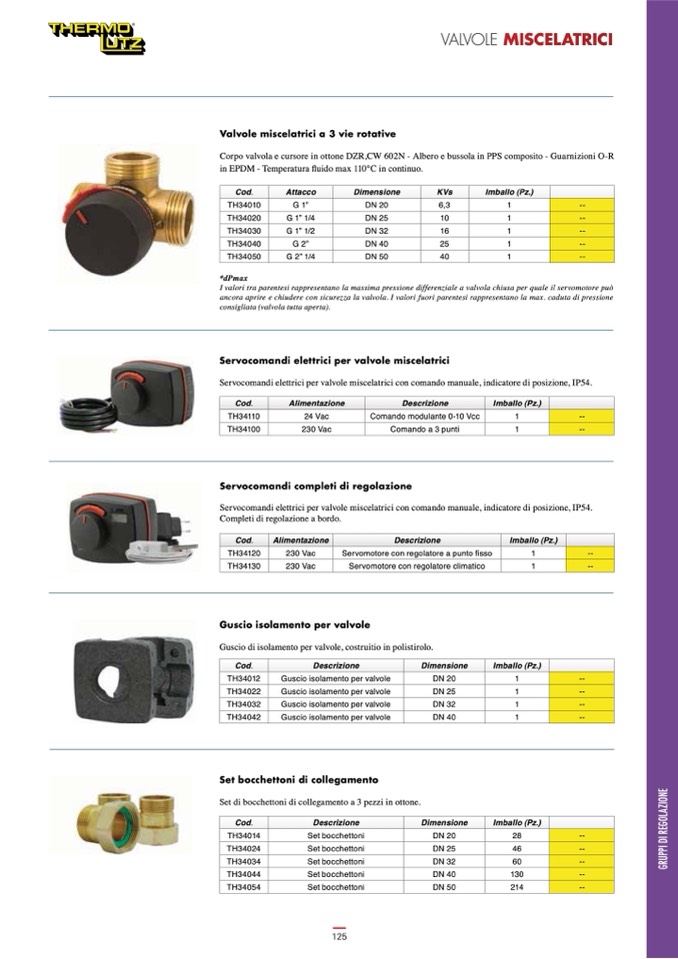

VALVOLE MISCELATRICI
Valvole miscelatrici a 3 vie rotative
&RUSR��YDOYROD��H��FXUVRUH��LQ��RWWRQH��'=5��&:��������1������$OEHUR��H��EXVVROD��LQ��336��FRPSRVLWR������*XDUQL]LRQL��2��5��
LQ��(3'0������7HPSHUDWXUD��ÁXLGR��PD[����������&��LQ��FRQWLQXR��
*dPmax
I valori tra parentesi rappresentano la massima pressione differenziale a valvola chiusa per quale il servomotore può
ancora aprire e chiudere con sicurezza la valvola. I valori fuori parentesi rappresentano la max. caduta di pressione
consigliata (valvola tutta aperta).
Servocomandi elettrici per valvole miscelatrici
Servocomandi elettrici per valvole miscelatrici con comando manuale, indicatore di posizione, IP54.
Servocomandi completi di regolazione
Servocomandi elettrici per valvole miscelatrici con comando manuale, indicatore di posizione, IP54.
Completi di regolazione a bordo.
Guscio isolamento per valvole
Guscio di isolamento per valvole, costruitio in polistirolo.
Set bocchettoni di collegamento
Set di bocchettoni di collegamento a 3 pezzi in ottone.
Cod. Attacco
Dimensione KVs
Imballo (Pz.)
TH34010 G 1”
DN 20 6,3
1 --
TH34020 G 1” 1/4
DN 25 10
1 --
TH34030 G 1” 1/2
DN 32 16
1 --
TH34040 G 2”
DN 40 25
1 --
TH34050 G 2” 1/4
DN 50 40
1 --
Cod. Alimentazione
Descrizione
Imballo (Pz.)
TH34110 24 Vac
Comando modulante 0-10 Vcc 1 --
TH34100 230 Vac
Comando a 3 punti 1 --
Cod. Alimentazione
Descrizione
Imballo (Pz.)
TH34120 230 Vac
6HUYRPRWRUH��FRQ��UHJRODWRUH��D��SXQWR��ÀVVR
1 --
TH34130 230 Vac
6HUYRPRWRUH��FRQ��UHJRODWRUH��FOLPDWLFR
1 --
Cod.
Descrizione
Dimensione
Imballo (Pz.)
TH34012
*XVFLR��LVRODPHQWR��SHU��YDOYROH
DN 20 1 --
TH34022
*XVFLR��LVRODPHQWR��SHU��YDOYROH
DN 25 1 --
TH34032
*XVFLR��LVRODPHQWR��SHU��YDOYROH
DN 32 1 --
TH34042
*XVFLR��LVRODPHQWR��SHU��YDOYROH
DN 40 1 --
Cod.
Descrizione
Dimensione
Imballo (Pz.)
TH34014
Set bocchettoni
DN 20 28 --
TH34024
Set bocchettoni
DN 25 46 --
TH34034
Set bocchettoni
DN 32 60 --
TH34044
Set bocchettoni
DN 40 130 --
TH34054
Set bocchettoni
DN 50 214 --
