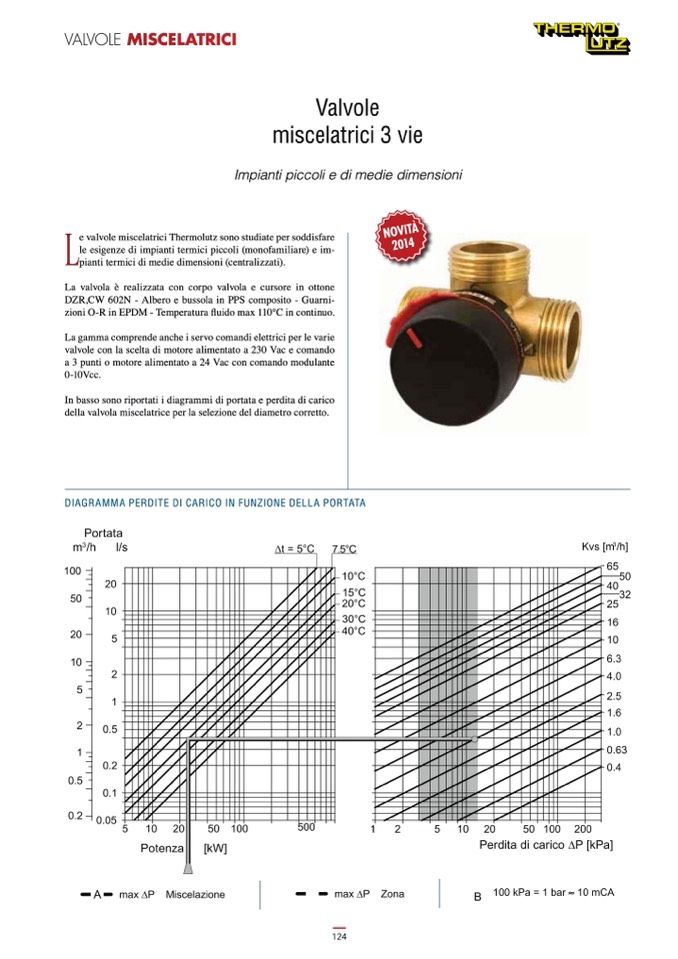

VALVOLE MISCELATRICI

Valvole

miscelatrici 3 vie

Impianti piccoli e di medie dimensioni

e valvole miscelatrici Thermolutz sono studiate per soddisfare

le esigenze di impianti termici piccoli (monofamiliare) e im-

pianti termici di medie dimensioni (centralizzati).

La valvola è realizzata con corpo valvola e cursore in ottone

'=5��&:�� ������1�� ���� $OEHUR�� H�� EXVVROD�� LQ�� 336�� FRPSRVLWR�� ���� *XDUQL-

]LRQL��2��5��LQ��(3'0������7HPSHUDWXUD��ÁXLGR��PD[����������&��LQ��FRQWLQXR��

La gamma comprende anche i servo comandi elettrici per le varie

valvole con la scelta di motore alimentato a 230 Vac e comando

a 3 punti o motore alimentato a 24 Vac con comando modulante

0-10Vcc.

In basso sono riportati i diagrammi di portata e perdita di carico

della valvola miscelatrice per la selezione del diametro corretto.

DIAGRAMMA PERDITE DI CARICO IN FUNZIONE DELLA PORTATA

124
