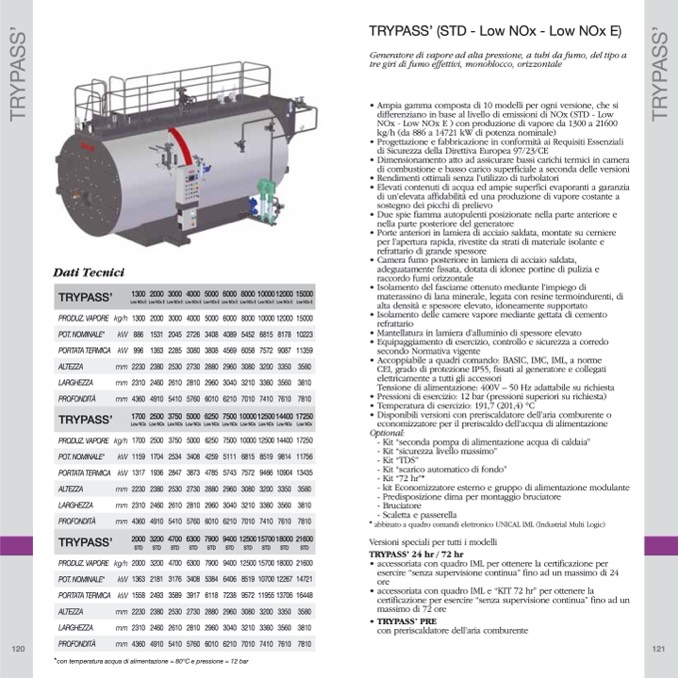

TRYPASS’ (STD - Low NOx - Low NOx E)
Dati Tecnici
PRODUZ.VAPORE kg/h 1300 2000
3000 4000 5000
2285 3080 3808
2610 2810 2960
3750 5000 6250
2847 3873 4785
2610 2810 2960
4700 6300 7900
3589 3917 6118
2610 2810 2960
6000 8000
4569 6058
3040 3210
7500 10000
5743 7572
3040 3210
9400 12500
7238 9572
3040 3210
1000012000 15000
7572 9087 11359
3360 3560 3810
12500 14400 17250
9466 10904 13435
3360 3560 3810
15700 18000 21600
11955 13706 16448
3360 3560 3810
Generatore di vapore ad alta pressione, a tubi da fumo, del tipo a
tre giri di fumo effettivi, monoblocco, orizzontale
• Ampia gamma composta di 10 modelli per ogni versione, che si
differenziano in base al livello di emissioni di NOx (STD - Low
NOx - Low NOx E ) con produzione di vapore da 1300 a 21600
kg/h (da 886 a 14721 kW di potenza nominale)
• Progettazione e fabbricazione in conformità ai Requisiti Essenziali
di Sicurezza della Direttiva Europea 97/23/CE
• Dimensionamento atto ad assicurare bassi carichi termici in camera
di combustione e basso carico superficiale a seconda delle versioni
• Rendimenti ottimali senza l’utilizzo di turbolatori
• Elevati contenuti di acqua ed ampie superfici evaporanti a garanzia
di un’elevata affidabilità ed una produzione di vapore costante a
sostegno dei picchi di prelievo
• Due spie fiamma autopulenti posizionate nella parte anteriore e
nella parte posteriore del generatore
• Porte anteriori in lamiera di acciaio saldata, montate su cerniere
per l’apertura rapida, rivestite da strati di materiale isolante e
refrattario di grande spessore
• Camera fumo posteriore in lamiera di acciaio saldata,
adeguatamente fissata, dotata di idonee portine di pulizia e
raccordo fumi orizzontale
• Isolamento del fasciame ottenuto mediante l’impiego di
materassino di lana minerale, legata con resine termoindurenti, di
alta densità e spessore elevato, idoneamente supportato
• Isolamento delle camere vapore mediante gettata di cemento
refrattario
• Mantellatura in lamiera d’alluminio di spessore elevato
• Equipaggiamento di esercizio, controllo e sicurezza a corredo
secondo Normativa vigente
• Accoppiabile a quadri comando: BASIC, IMC, IML, a norme
CEI, grado di protezione IP55, fissati al generatore e collegati
elettricamente a tutti gli accessori
Tensione di alimentazione: 400V – 50 Hz adattabile su richiesta
• Pressioni di esercizio: 12 bar (pressioni superiori su richiesta)
• Temperatura di esercizio: 191,7 (201,4) °C
• Disponibili versioni con preriscaldatore dell’aria comburente o
economizzatore per il preriscaldo dell’acqua di alimentazione
Optional:
- Kit “seconda pompa di alimentazione acqua di caldaia”
- Kit “sicurezza livello massimo”
- Kit “TDS”
- Kit “scarico automatico di fondo”
- Kit “72 hr”*
- kit Economizzatore esterno e gruppo di alimentazione modulante
- Predisposizione dima per montaggio bruciatore
- Bruciatore
- Scaletta e passerella
* abbinato a quadro comandi elettronico UNICAL IML (Industrial Multi Logic)
Versioni speciali per tutti i modelli
TRYPASS’ 24 hr / 72 hr
• accessoriata con quadro IML per ottenere la certificazione per
esercire “senza supervisione continua” fino ad un massimo di 24
ore
• accessoriata con quadro IML e “KIT 72 hr” per ottenere la
certificazione per esercire “senza supervisione continua” fino ad un
massimo di 72 ore
• TRYPASS’ PRE
con preriscaldatore dell’aria comburente
TRYPASS’
1300
Low NOx E
2000
Low NOx E
3000
Low NOx E
4000
Low NOx E
5000
Low NOx E
6000
Low NOx E
8000
Low NOx E
10000
Low NOx E
12000
Low NOx E
15000
Low NOx E
POT. NOMINALE*
kW
886
1531
2045
2726
3408
4089
5452
6815
8178
10223
PORTATA TERMICA
LARGHEZZA
PRODUZ. VAPORE
kW 996 1363
mm 2310 2460
kg/h 1700 2500
ALTEZZA
mm
2230
2380
2530
2730
2880
2960
3080
3200
3350
3580
PROFONDITÀ
mm
4360
4910
5410
5760
6010
6210
7010
7410
7610
7810
TRYPASS’
1700
Low NOx
2500
Low NOx
3750
Low NOx
5000
Low NOx
6250
Low NOx
7500
Low NOx
10000
Low NOx
12500
Low NOx
14400
Low NOx
17250
Low NOx
POT. NOMINALE*
kW
1159
1704
2534
3408
4259
5111
6815
8519
9814
11756
PORTATATERMICA kW 1317 1936
LARGHEZZA
mm 2310 2460
ALTEZZA
mm
2230
2380
2530
2730
2880
2960
3080
3200
3350
3580
PROFONDITÀ
mm
4360
4910
5410
5760
6010
6210
7010
7410
7610
7810
TRYPASS’
2000
STD
3200
STD
4700
STD
6300
STD
7900
STD
9400
STD
12500
STD
15700
STD
18000
STD
21600
STD
PRODUZ. VAPORE
PORTATA TERMICA
LARGHEZZA
kg/h 2000 3200
kW 1558 2493
mm 2310 2460
POT. NOMINALE*
kW
1363
2181
3176
3408
5384
6406
8519
10700 12267
14721
ALTEZZA
mm
2230
2380
2530
2730
2880
2960
3080
3200
3350
3580
PROFONDITÀ
mm
4360
4910
5410
5760
6010
6210
7010
7410
7610
7810
*con temperatura acqua di alimentazione = 80°C e pressione = 12 bar
