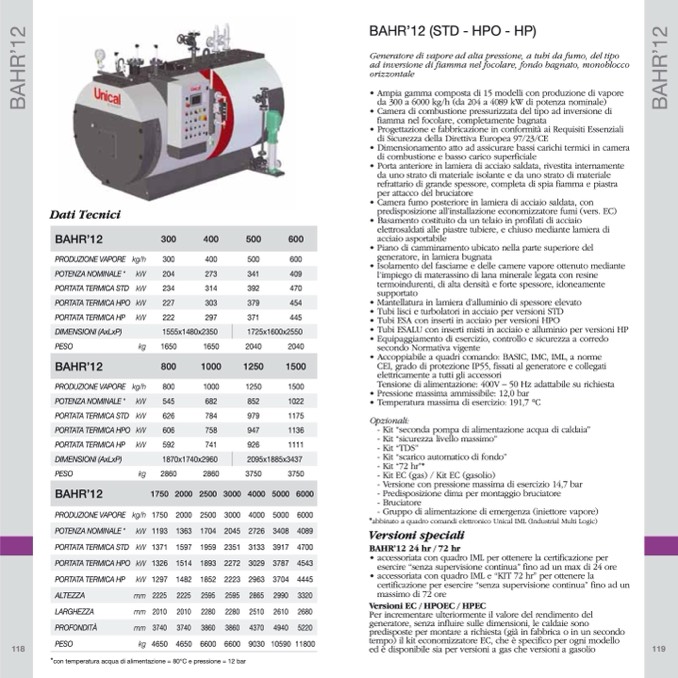

Dati Tecnici
PRODUZIONE VAPORE kg/h
PORTATA TERMICA STD kW
PORTATA TERMICA HP
kW
PESO
kg
PRODUZIONE VAPORE kg/h
PORTATA TERMICA STD kW
PORTATA TERMICA HP
kW
300
400
234
314
222
297
1650
1650
500
600
392
470
371
445
2040
2040
Generatore di vapore ad alta pressione, a tubi da fumo, del tipo
ad inversione di fiamma nel focolare, fondo bagnato, monoblocco
orizzontale
• Ampia gamma composta di 15 modelli con produzione di vapore
da 300 a 6000 kg/h (da 204 a 4089 kW di potenza nominale)
• Camera di combustione pressurizzata del tipo ad inversione di
fiamma nel focolare, completamente bagnata
• Progettazione e fabbricazione in conformità ai Requisiti Essenziali
di Sicurezza della Direttiva Europea 97/23/CE
• Dimensionamento atto ad assicurare bassi carichi termici in camera
di combustione e basso carico superficiale
• Porta anteriore in lamiera di acciaio saldata, rivestita internamente
da uno strato di materiale isolante e da uno strato di materiale
refrattario di grande spessore, completa di spia fiamma e piastra
per attacco del bruciatore
• Camera fumo posteriore in lamiera di acciaio saldata, con
predisposizione all’installazione economizzatore fumi (vers. EC)
• Basamento costituito da un telaio in profilati di acciaio
elettrosaldati alle piastre tubiere, e chiuso mediante lamiera di
acciaio asportabile
• Piano di camminamento ubicato nella parte superiore del
generatore, in lamiera bugnata
• Isolamento del fasciame e delle camere vapore ottenuto mediante
l’impiego di materassino di lana minerale legata con resine
termoindurenti, di alta densità e forte spessore, idoneamente
supportato
• Mantellatura in lamiera d’alluminio di spessore elevato
• Tubi lisci e turbolatori in acciaio per versioni STD
• Tubi ESA con inserti in acciaio per versioni HPO
• Tubi ESALU con inserti misti in acciaio e alluminio per versioni HP
• Equipaggiamento di esercizio, controllo e sicurezza a corredo
secondo Normativa vigente
• Accoppiabile a quadri comando: BASIC, IMC, IML, a norme
CEI, grado di protezione IP55, fissati al generatore e collegati
elettricamente a tutti gli accessori
Tensione di alimentazione: 400V – 50 Hz adattabile su richiesta
• Pressione massima ammissibile: 12,0 bar
• Temperatura massima di esercizio: 191,7 °C
Opzionali:
- Kit “seconda pompa di alimentazione acqua di caldaia”
- Kit “sicurezza livello massimo”
- Kit “TDS”
- Kit “scarico automatico di fondo”
- Kit “72 hr”*
- Kit EC (gas) / Kit EC (gasolio)
- Versione con pressione massima di esercizio 14,7 bar
- Predisposizione dima per montaggio bruciatore
- Bruciatore
- Gruppo di alimentazione di emergenza (iniettore vapore)
*abbinato a quadro comandi elettronico Unical IML (Industrial Multi Logic)
Versioni speciali
BAHR’12 24 hr / 72 hr
• accessoriata con quadro IML per ottenere la certificazione per
esercire “senza supervisione continua” fino ad un max di 24 ore
• accessoriata con quadro IML e “KIT 72 hr” per ottenere la
certificazione per esercire “senza supervisione continua” fino ad un
massimo di 72 ore
Versioni EC / HPOEC / HPEC
Per incrementare ulteriormente il valore del rendimento del
generatore, senza influire sulle dimensioni, le caldaie sono
predisposte per montare a richiesta (già in fabbrica o in un secondo
tempo) il kit economizzatore EC, che è specifico per ogni modello
ed è disponibile sia per versioni a gas che versioni a gasolio
BAHR’12 (STD - HPO - HP)
BAHR’12
300
400
500
600
POTENZA NOMINALE *
kW
204
273
341
409
PORTATA TERMICA HPO
kW
227
303
379
454
DIMENSIONI (AxLxP) 1555x1480x2350
1725x1600x2550
BAHR’12
800
1000
1250
1500
800
1000
1250
1500
626
784
979
1175
592
741
926
1111
POTENZA NOMINALE *
kW
545
682
852
1022
PORTATA TERMICA HPO
kW
606
758
947
1136
DIMENSIONI (AxLxP) 1870x1740x2960
2095x1885x3437
PESO
kg
2860
2860
3750
3750
BAHR’12
1750
2000
2500
3000
4000
5000
6000
1750 2000 2500 3000 4000 5000 6000
1371 1597 1959 2351 3133 3917 4700
1297 1482 1852 2223 2963 3704 4445
2010
2010
2280
2280
2510
2610
2680
4650 4650 6600 6600 9030 10590 11800
*con temperatura acqua di alimentazione = 80°C e pressione = 12 bar
PRODUZIONE VAPORE kg/h
PORTATA TERMICA STD kW
PORTATA TERMICA HP
kW
LARGHEZZA
mm
POTENZA NOMINALE *
kW
1193
1363
1704
2045
2726
3408
4089
PORTATA TERMICA HPO
kW
1326
1514
1893
2272
3029
3787
4543
ALTEZZA
mm
2225
2225
2595
2595
2865
2990
3320
PROFONDITÀ
mm
3740
3740
3860
3860
4370
4940
5220
PESO
kg
