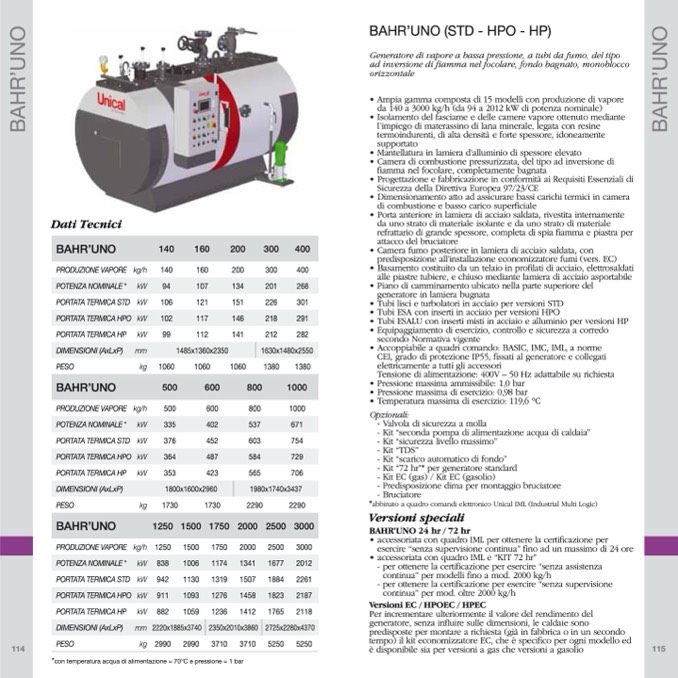

BAHR’UNO (STD - HPO - HP)
Dati Tecnici
PRODUZIONE VAPORE
PORTATA TERMICA STD
PORTATA TERMICA HP
kg/h
140
kW
106
kW
99
160
200
300
400
121
151
226
301
112
141
212
282
1060
1060
1380
1380
600
800
1000
452
603
754
423
565
706
1730
2290
2290
Generatore di vapore a bassa pressione, a tubi da fumo, del tipo
ad inversione di fiamma nel focolare, fondo bagnato, monoblocco
orizzontale
• Ampia gamma composta di 15 modelli con produzione di vapore
da 140 a 3000 kg/h (da 94 a 2012 kW di potenza nominale)
• Isolamento del fasciame e delle camere vapore ottenuto mediante
l’impiego di materassino di lana minerale, legata con resine
termoindurenti, di alta densità e forte spessore, idoneamente
supportato
• Mantellatura in lamiera d’alluminio di spessore elevato
• Camera di combustione pressurizzata, del tipo ad inversione di
fiamma nel focolare, completamente bagnata
• Progettazione e fabbricazione in conformità ai Requisiti Essenziali di
Sicurezza della Direttiva Europea 97/23/CE
• Dimensionamento atto ad assicurare bassi carichi termici in camera
di combustione e basso carico superficiale
• Porta anteriore in lamiera di acciaio saldata, rivestita internamente
da uno strato di materiale isolante e da uno strato di materiale
refrattario di grande spessore, completa di spia fiamma e piastra per
attacco del bruciatore
• Camera fumo posteriore in lamiera di acciaio saldata, con
predisposizione all’installazione economizzatore fumi (vers. EC)
• Basamento costituito da un telaio in profilati di acciaio, elettrosaldati
alle piastre tubiere, e chiuso mediante lamiera di acciaio asportabile
• Piano di camminamento ubicato nella parte superiore del
generatore in lamiera bugnata
• Tubi lisci e turbolatori in acciaio per versioni STD
• Tubi ESA con inserti in acciaio per versioni HPO
• Tubi ESALU con inserti misti in acciaio e alluminio per versioni HP
• Equipaggiamento di esercizio, controllo e sicurezza a corredo
secondo Normativa vigente
• Accoppiabile a quadri comando: BASIC, IMC, IML, a norme
CEI, grado di protezione IP55, fissati al generatore e collegati
elettricamente a tutti gli accessori
Tensione di alimentazione: 400V – 50 Hz adattabile su richiesta
• Pressione massima ammissibile: 1,0 bar
• Pressione massima di esercizio: 0,98 bar
• Temperatura massima di esercizio: 119,6 °C
Opzionali:
- Valvola di sicurezza a molla
- Kit “seconda pompa di alimentazione acqua di caldaia”
- Kit “sicurezza livello massimo”
- Kit “TDS”
- Kit “scarico automatico di fondo”
- Kit “72 hr”* per generatore standard
- Kit EC (gas) / Kit EC (gasolio)
- Predisposizione dima per montaggio bruciatore
- Bruciatore
*abbinato a quadro comandi elettronico Unical IML (Industrial Multi Logic)
Versioni speciali
BAHR’UNO 24 hr / 72 hr
• accessoriata con quadro IML per ottenere la certificazione per
esercire “senza supervisione continua” fino ad un massimo di 24 ore
• accessoriata con quadro IML e “KIT 72 hr”
- per ottenere la certificazione per esercire “senza assistenza
continua” per modelli fino a mod. 2000 kg/h
- per ottenere la certificazione per esercire “senza supervisione
continua” per mod. oltre 2000 kg/h
Versioni EC / HPOEC / HPEC
Per incrementare ulteriormente il valore del rendimento del
generatore, senza influire sulle dimensioni, le caldaie sono
predisposte per montare a richiesta (già in fabbrica o in un secondo
tempo) il kit economizzatore EC, che è specifico per ogni modello ed
è disponibile sia per versioni a gas che versioni a gasolio
BAHR’UNO
140
160
200
300
400
POTENZA NOMINALE *
kW
94
107
134
201
268
PORTATA TERMICA HPO
kW
102
117
146
218
291
DIMENSIONI (AxLxP)
mm
1485x1360x2350
1630x1480x2550
PESO
kg
1060
BAHR’UNO
500
600
800
1000
PRODUZIONE VAPORE
PORTATA TERMICA STD
PORTATA TERMICA HP
kg/h
500
kW
376
kW
353
POTENZA NOMINALE *
kW
335
402
537
671
PORTATA TERMICA HPO
kW
364
487
584
729
DIMENSIONI (AxLxP) 1800x1600x2960
1980x1740x3437
PESO
kg
1730
BAHR’UNO
1250
1500
1750
2000
2500
3000
PRODUZIONE VAPORE
PORTATA TERMICA STD
PORTATA TERMICA HP
kg/h 1250
kW
942
kW
882
1500
1750
1130
1319
1059
1236
2000
2500
3000
1507
1884
2261
1412
1765
2118
POTENZA NOMINALE *
kW
838
1006
1174
1341
1677
2012
PORTATA TERMICA HPO
kW
911
1093
1276
1458
1823
2187
DIMENSIONI (AxLxP)
mm 2220x1885x3740
2350x2010x3860
2725x2280x4370
PESO
kg 2990
*con temperatura acqua di alimentazione = 70°C e pressione = 1 bar
2990
3710
3710
5250
5250
