Dati Tecnici
PRODUZIONE VAPORE
PORTATA TERMICA
kg/h
140
kW
106
160
200
300
400
121
151
226
301
1360
1360
1480
1480
1030
1030
1350
1350
600
800
1000
452
603
754
1600
1740
1740
1700
2260
2260

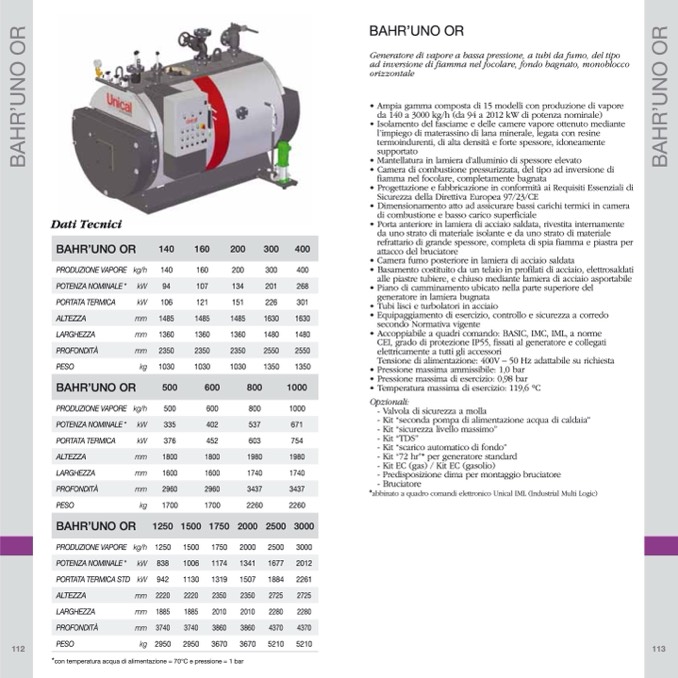

Generatore di vapore a bassa pressione, a tubi da fumo, del tipo
ad inversione di fiamma nel focolare, fondo bagnato, monoblocco
orizzontale
• Ampia gamma composta di 15 modelli con produzione di vapore
da 140 a 3000 kg/h (da 94 a 2012 kW di potenza nominale)
• Isolamento del fasciame e delle camere vapore ottenuto mediante
l’impiego di materassino di lana minerale, legata con resine
termoindurenti, di alta densità e forte spessore, idoneamente
supportato
• Mantellatura in lamiera d’alluminio di spessore elevato
• Camera di combustione pressurizzata, del tipo ad inversione di
fiamma nel focolare, completamente bagnata
• Progettazione e fabbricazione in conformità ai Requisiti Essenziali di
Sicurezza della Direttiva Europea 97/23/CE
• Dimensionamento atto ad assicurare bassi carichi termici in camera
di combustione e basso carico superficiale
• Porta anteriore in lamiera di acciaio saldata, rivestita internamente
da uno strato di materiale isolante e da uno strato di materiale
refrattario di grande spessore, completa di spia fiamma e piastra per
attacco del bruciatore
• Camera fumo posteriore in lamiera di acciaio saldata
• Basamento costituito da un telaio in profilati di acciaio, elettrosaldati
alle piastre tubiere, e chiuso mediante lamiera di acciaio asportabile
• Piano di camminamento ubicato nella parte superiore del
generatore in lamiera bugnata
• Tubi lisci e turbolatori in acciaio
• Equipaggiamento di esercizio, controllo e sicurezza a corredo
secondo Normativa vigente
• Accoppiabile a quadri comando: BASIC, IMC, IML, a norme
CEI, grado di protezione IP55, fissati al generatore e collegati
elettricamente a tutti gli accessori
Tensione di alimentazione: 400V – 50 Hz adattabile su richiesta
• Pressione massima ammissibile: 1,0 bar
• Pressione massima di esercizio: 0,98 bar
• Temperatura massima di esercizio: 119,6 °C
Opzionali:
- Valvola di sicurezza a molla
- Kit “seconda pompa di alimentazione acqua di caldaia”
- Kit “sicurezza livello massimo”
- Kit “TDS”
- Kit “scarico automatico di fondo”
- Kit “72 hr”* per generatore standard
- Kit EC (gas) / Kit EC (gasolio)
- Predisposizione dima per montaggio bruciatore
- Bruciatore
*abbinato a quadro comandi elettronico Unical IML (Industrial Multi Logic)
BAHR’UNO OR
BAHR’UNO OR
140
160
200
300
400
POTENZA NOMINALE *
kW
94
107
134
201
268
ALTEZZA
mm
1485
1485
1485
1630
1630
LARGHEZZA
mm
1360
PESO
kg
1030
PROFONDITÀ
mm
2350
2350
2350
2550
2550
BAHR’UNO OR
500
600
800
1000
PRODUZIONE VAPORE
PORTATA TERMICA
kg/h
500
kW
376
POTENZA NOMINALE *
kW
335
402
537
671
ALTEZZA
mm
1800
1800
1980
1980
LARGHEZZA
mm
1600
PESO
kg
1700
PRODUZIONE VAPORE kg/h 1250
PORTATA TERMICA STD kW
942
LARGHEZZA
mm 1885
PESO
kg 2950
*con temperatura acqua di alimentazione = 70°C e pressione = 1 bar
PROFONDITÀ
mm
2960
2960
3437
3437
BAHR’UNO OR
1250
1500
1750
2000
2500
3000
1500
1750
1130
1319
1885
2010
2000
2500
3000
1507
1884
2261
2010
2280
2280
POTENZA NOMINALE *
kW
838
1006
1174
1341
1677
2012
ALTEZZA
mm
2220
2220
2350
2350
2725
2725
PROFONDITÀ
mm
3740
3740
3860
3860
4370
4370
2950
3670
3670
5210
5210
