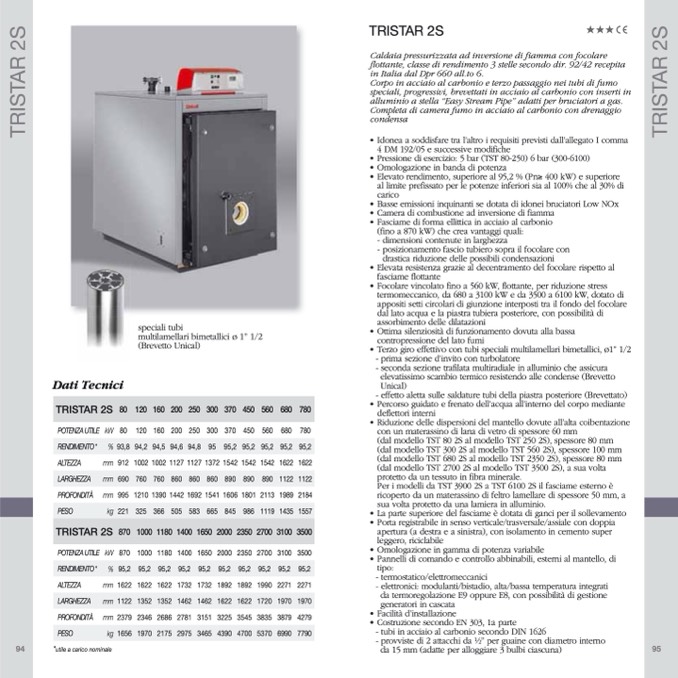

TRISTAR 2S

Dati Tecnici

speciali tubi

multilamellari bimetallici ø 1” 1/2

(Brevetto Unical)

Caldaia pressurizzata ad inversione di fiamma con focolare

flottante, classe di rendimento 3 stelle secondo dir. 92/42 recepita

in Italia dal Dpr 660 all.to 6.

Corpo in acciaio al carbonio e terzo passaggio nei tubi di fumo

speciali, progressivi, brevettati in acciaio al carbonio con inserti in

alluminio a stella “Easy Stream Pipe” adatti per bruciatori a gas.

Completa di camera fumo in acciaio al carbonio con drenaggio

condensa

• Idonea a soddisfare tra l’altro i requisiti previsti dall’allegato I comma

4 DM 192/05 e successive modifiche

• Pressione di esercizio: 5 bar (TST 80-250) 6 bar (300-6100)

• Omologazione in banda di potenza

• Elevato rendimento, superiore al 95,2 % (Pn≥ 400 kW) e superiore

al limite prefissato per le potenze inferiori sia al 100% che al 30% di

carico

• Basse emissioni inquinanti se dotata di idonei bruciatori Low NOx

• Camera di combustione ad inversione di fiamma

• Fasciame di forma ellittica in acciaio al carbonio

(fino a 870 kW) che crea vantaggi quali:

- dimensioni contenute in larghezza

- posizionamento fascio tubiero sopra il focolare con

drastica riduzione delle possibili condensazioni

• Elevata resistenza grazie al decentramento del focolare rispetto al

fasciame flottante

• Focolare vincolato fino a 560 kW, flottante, per riduzione stress

termomeccanico, da 680 a 3100 kW e da 3500 a 6100 kW, dotato di

appositi setti circolari di giunzione interposti tra il fondo del focolare

dal lato acqua e la piastra tubiera posteriore, con possibilità di

assorbimento delle dilatazioni

• Ottima silenziosità di funzionamento dovuta alla bassa

contropressione del lato fumi

• Terzo giro effettivo con tubi speciali multilamellari bimetallici, ø1” 1/2

- prima sezione d’invito con turbolatore

- seconda sezione trafilata multiradiale in alluminio che assicura

elevatissimo scambio termico resistendo alle condense (Brevetto

Unical)

- effetto aletta sulle saldature tubi della piastra posteriore (Brevettato)

• Percorso guidato e frenato dell’acqua all’interno del corpo mediante

deflettori interni

• Riduzione delle dispersioni del mantello dovute all’alta coibentazione

con un materassino di lana di vetro di spessore 60 mm

(dal modello TST 80 2S al modello TST 250 2S), spessore 80 mm

(dal modello TST 300 2S al modello TST 560 2S), spessore 100 mm

(dal modello TST 680 2S al modello TST 2350 2S), spessore 80 mm

(dal modello TST 2700 2S al modello TST 3500 2S), a sua volta

protetto da un tessuto in fibra minerale.

Per i modelli da TST 3900 2S a TST 6100 2S il fasciame esterno è

ricoperto da un materassino di feltro lamellare di spessore 50 mm, a

sua volta protetto da una lamiera in alluminio.

• La parte superiore del fasciame è dotata di ganci per il sollevamento

• Porta registrabile in senso verticale/trasversale/assiale con doppia

apertura (a destra e a sinistra), con isolamento in cemento super

leggero, riciclabile

• Omologazione in gamma di potenza variabile

• Pannelli di comando e controllo abbinabili, esterni al mantello, di

tipo:

- termostatico/elettromeccanici

- elettronici: modulanti/bistadio, alta/bassa temperatura integrati

da termoregolazione E9 oppure E8, con possibilità di gestione

generatori in cascata

• Facilità d’installazione

• Costruzione secondo EN 303, 1a parte

- tubi in acciaio al carbonio secondo DIN 1626

- provviste di 2 attacchi da 1⁄2” per guaine con diametro interno

TRISTAR 2S

80

120

160

200

250

300

370

450

560

680

780

POTENZAUTILE kW

ALTEZZA

mm

PROFONDITÀ

mm

POTENZAUTILE kW

ALTEZZA

mm

PROFONDITÀ

mm

80 120 160 200 250 300 370 450 560 680 780

912 1002 1002 1127 1127 1372 1542 1542 1542 1622 1622

995 1210 1390 1442 1692 1541 1606 1801 2113 1989 2184

870 1000 1180 1400 1650 2000 2350 2700 3100 3500

1622 1622 1622 1732 1732 1892 1892 1990 2271 2271

2379 2346 2686 2781 3151 3225 3545 3835 3879 4279

RENDIMENTO*

%

93,8

94,2

94,5

94,6

94,8

95

95,2

95,2

95,2

95,2

95,2

LARGHEZZA

mm

690

760

760

860

860

860

890

890

890

1122

1122

PESO

kg

221

325

366

505

583

665

845

986

1119

1435

1557

TRISTAR 2S

870

1000

1180

1400

1650

2000

2350

2700

3100

3500

RENDIMENTO*

%

95,2

95,2

95,2

95,2

95,2

95,2

95,2

95,2

95,2

95,2

LARGHEZZA

mm

1122

1352

1352

1462

1462

1622

1622

1720

1970

1970

PESO

kg

1656

1970

2175

2975

3465

4390

4700

5370

6990

7790

*utile a carico nominale

da 15 mm (adatte per alloggiare 3 bulbi ciascuna)
