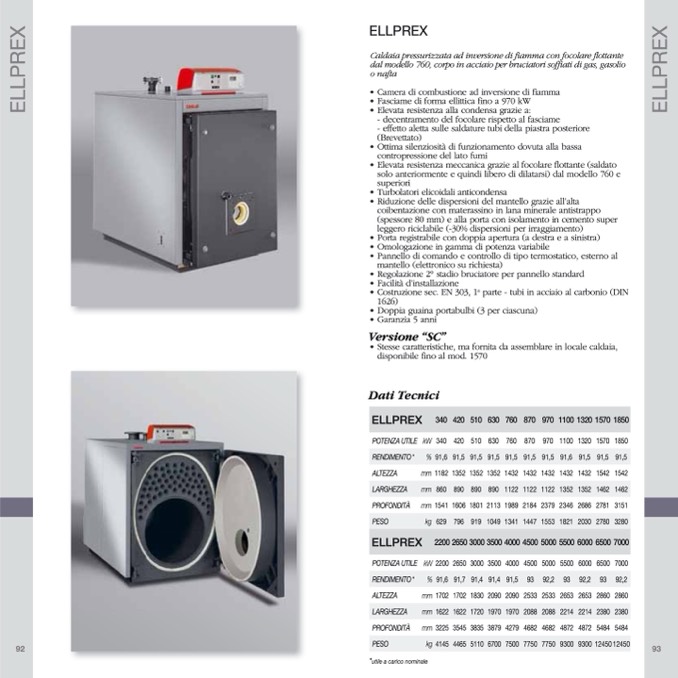

ELLPREX

Caldaia pressurizzata ad inversione di fiamma con focolare flottante

dal modello 760, corpo in acciaio per bruciatori soffiati di gas, gasolio

o nafta

• Camera di combustione ad inversione di fiamma

• Fasciame di forma ellittica fino a 970 kW

• Elevata resistenza alla condensa grazie a:

- decentramento del focolare rispetto al fasciame

- effetto aletta sulle saldature tubi della piastra posteriore

(Brevettato)

• Ottima silenziosità di funzionamento dovuta alla bassa

contropressione del lato fumi

• Elevata resistenza meccanica grazie al focolare flottante (saldato

solo anteriormente e quindi libero di dilatarsi) dal modello 760 e

superiori

• Turbolatori elicoidali anticondensa

• Riduzione delle dispersioni del mantello grazie all’alta

coibentazione con materassino in lana minerale antistrappo

(spessore 80 mm) e alla porta con isolamento in cemento super

leggero riciclabile (-30% dispersioni per irraggiamento)

• Porta registrabile con doppia apertura (a destra e a sinistra)

• Omologazione in gamma di potenza variabile

• Pannello di comando e controllo di tipo termostatico, esterno al

mantello (elettronico su richiesta)

• Regolazione 2° stadio bruciatore per pannello standard

• Facilità d’installazione

• Costruzione sec. EN 303, 1

a

parte - tubi in acciaio al carbonio (DIN

1626)

• Doppia guaina portabulbi (3 per ciascuna)

• Garanzia 5 anni

Versione “SC”

• Stesse caratteristiche, ma fornita da assemblare in locale caldaia,

disponibile fino al mod. 1570

Dati Tecnici

POTENZAUTILE kW 340 420 510 630 760 870 970 1100 1320 1570 1850

ALTEZZA

mm 1182 1352 1352 1352 1432 1432 1432 1432 1432 1542 1542

PROFONDITÀ

mm 1541 1606 1801 2113 1989 2184 2379 2346 2686 2781 3151

POTENZA UTILE kW 2200 2650 3000 3500 4000 4500 5000 5500 6000 6500 7000

ALTEZZA

mm 1702 1702 1830 2090 2090 2533 2533 2653 2653 2860 2860

PROFONDITÀ

mm 3225 3545 3835 3879 4279 4682 4682 4872 4872 5484 5484

ELLPREX

340

420

510

630

760

870

970

1100

1320

1570

1850

RENDIMENTO*

%

91,6

91,5

91,5

91,5

91,5

91,5

91,5

91,6

91,5

91,5

91,5

LARGHEZZA

mm

860

890

890

890

1122

1122

1122

1352

1352

1462

1462

PESO

kg

629

796

919

1049

1341

1447

1553

1821

2030

2780

3280

ELLPREX

2200 2650 3000 3500 4000

4500

5000

5500

6000

6500

7000

RENDIMENTO*

%

91,6

91,7

91,4

91,4

91,5

93

92,2

93

92,2

93

92,2

LARGHEZZA

mm

1622

1622

1720

1970

1970

2088

2088

2214

2214

2380

2380

PESO

kg

4145

4465

5110

6700

7500

7750

7750

9300

9300

12450 12450

*utile a carico nominale
