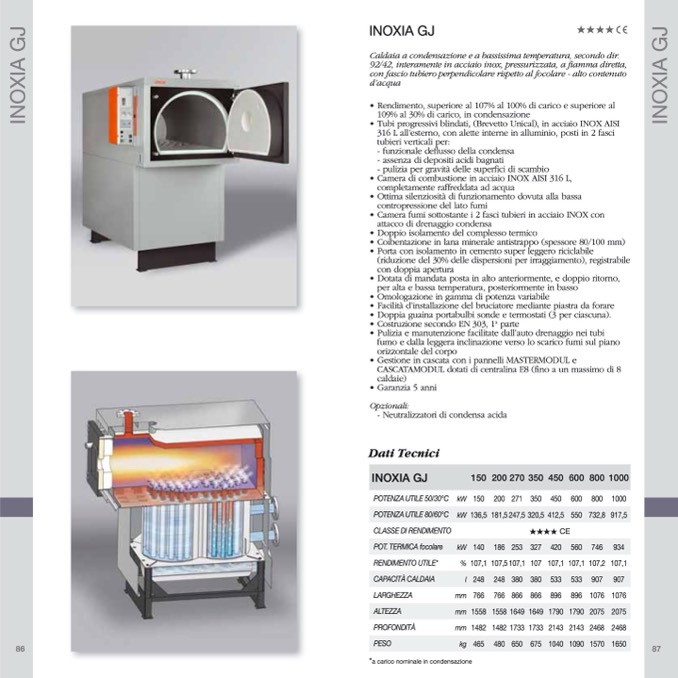

INOXIA GJ

Caldaia a condensazione e a bassissima temperatura, secondo dir.

92/42, interamente in acciaio inox, pressurizzata, a fiamma diretta,

con fascio tubiero perpendicolare rispetto al focolare - alto contenuto

d’acqua

• Rendimento, superiore al 107% al 100% di carico e superiore al

109% al 30% di carico, in condensazione

• Tubi progressivi blindati, (Brevetto Unical), in acciaio INOX AISI

316 L all’esterno, con alette interne in alluminio, posti in 2 fasci

tubieri verticali per:

- funzionale deflusso della condensa

- assenza di depositi acidi bagnati

- pulizia per gravità delle superfici di scambio

• Camera di combustione in acciaio INOX AISI 316 L,

completamente raffreddata ad acqua

• Ottima silenziosità di funzionamento dovuta alla bassa

contropressione del lato fumi

• Camera fumi sottostante i 2 fasci tubieri in acciaio INOX con

attacco di drenaggio condensa

• Doppio isolamento del complesso termico

• Coibentazione in lana minerale antistrappo (spessore 80/100 mm)

• Porta con isolamento in cemento super leggero riciclabile

(riduzione del 30% delle dispersioni per irraggiamento), registrabile

con doppia apertura

• Dotata di mandata posta in alto anteriormente, e doppio ritorno,

per alta e bassa temperatura, posteriormente in basso

• Omologazione in gamma di potenza variabile

• Facilità d’installazione del bruciatore mediante piastra da forare

• Doppia guaina portabulbi sonde e termostati (3 per ciascuna).

• Costruzione secondo EN 303, 1

a

parte

• Pulizia e manutenzione facilitate dall’auto drenaggio nei tubi

fumo e dalla leggera inclinazione verso lo scarico fumi sul piano

orizzontale del corpo

• Gestione in cascata con i pannelli MASTERMODUL e

CASCATAMODUL dotati di centralina E8 (fino a un massimo di 8

caldaie)

• Garanzia 5 anni

Opzionali:

- Neutralizzatori di condensa acida

Dati Tecnici

POTENZA UTILE 50/30°C

CLASSE DI RENDIMENTO

RENDIMENTO UTILE*

LARGHEZZA

PROFONDITÀ

kW 150

% 107,1

200

271

350 450

#### CE

600

800 1000

INOXIA GJ

150

200

270

350

450

600

800

1000

POTENZA UTILE 80/60°C

kW

136,5

181,5 247,5 320,5

412,5

550

732,8

917,5

POT. TERMICA focolare

kW

140

186

253

327

420

560

746

934

107,5 107,1

107 107,1 107,1 107,2 107,1

CAPACITÀ CALDAIA

l

248

248

380

380

533

533

907

907

mm 766

766 866 866 896

896 1076 1076

mm 1482 1482 1733 1733 2143 2143 2468 2468

ALTEZZA

mm

1558

1558

1649

1649

1790

1790

2075

2075

PESO

kg

465

480

650

675

1040

1090

1570

1650

*a carico nominale in condensazione
