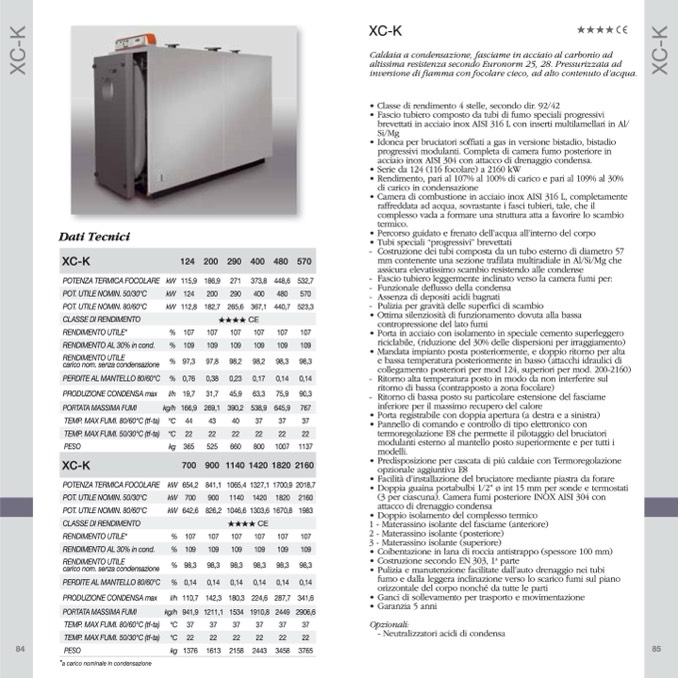

XC-K
Dati Tecnici
POTENZA TERMICA FOCOLARE
POT. UTILE NOMIN. 80/60°C
RENDIMENTO UTILE*
RENDIMENTO UTILE
carico nom. senza condensazione
PRODUZIONE CONDENSA max
TEMP. MAX FUMI. 80/60°C (tf-ta)
PESO
POTENZA TERMICA FOCOLARE
POT. UTILE NOMIN. 80/60°C
RENDIMENTO UTILE*
RENDIMENTO UTILE
carico nom. senza condensazione
PRODUZIONE CONDENSA max
TEMP. MAX FUMI. 80/60°C (tf-ta)
PESO
*a carico nominale in condensazione
kW 115,9 186,9
271
373,8 448,6 532,7
kW 112,8 182,7 265,6 367,1 440,7 523,3
% 107
107
107
107
107
107
% 97,3
97,8
98,2
98,2
98,3
98,3
l/h 19,7
31,7
45,9
63,3
75,9
90,3
°C
44
43
40
37
37
37
Caldaia a condensazione, fasciame in acciaio al carbonio ad
altissima resistenza secondo Euronorm 25, 28. Pressurizzata ad
inversione di fiamma con focolare cieco, ad alto contenuto d’acqua.
• Classe di rendimento 4 stelle, secondo dir. 92/42
• Fascio tubiero composto da tubi di fumo speciali progressivi
brevettati in acciaio inox AISI 316 L con inserti multilamellari in Al/
Si/Mg
• Idonea per bruciatori soffiati a gas in versione bistadio, bistadio
progressivi modulanti. Completa di camera fumo posteriore in
acciaio inox AISI 304 con attacco di drenaggio condensa.
• Serie da 124 (116 focolare) a 2160 kW
• Rendimento, pari al 107% al 100% di carico e pari al 109% al 30%
di carico in condensazione
• Camera di combustione in acciaio inox AISI 316 L, completamente
raffreddata ad acqua, sovrastante i fasci tubieri, tale, che il
complesso vada a formare una struttura atta a favorire lo scambio
termico.
• Percorso guidato e frenato dell’acqua all’interno del corpo
• Tubi speciali “progressivi” brevettati
- Costruzione dei tubi composta da un tubo esterno di diametro 57
mm contenente una sezione trafilata multiradiale in Al/Si/Mg che
assicura elevatissimo scambio resistendo alle condense
- Fascio tubiero leggermente inclinato verso la camera fumi per:
- Funzionale deflusso della condensa
- Assenza di depositi acidi bagnati
- Pulizia per gravità delle superfici di scambio
• Ottima silenziosità di funzionamento dovuta alla bassa
contropressione del lato fumi
• Porta in acciaio con isolamento in speciale cemento superleggero
riciclabile, (riduzione del 30% delle dispersioni per irraggiamento)
• Mandata impianto posta posteriormente, e doppio ritorno per alta
e bassa temperatura posteriormente in basso (attacchi idraulici di
collegamento posteriori per mod 124, superiori per mod. 200-2160)
- Ritorno alta temperatura posto in modo da non interferire sul
ritorno di bassa (contrapposto a zona focolare)
- Ritorno di bassa posto su particolare estensione del fasciame
inferiore per il massimo recupero del calore
• Porta registrabile con doppia apertura (a destra e a sinistra)
• Pannello di comando e controllo di tipo elettronico con
termoregolazione E8 che permette il pilotaggio del bruciatori
modulanti esterno al mantello posto superiormente e per tutti i
modelli.
• Predisposizione per cascata di più caldaie con Termoregolazione
opzionale aggiuntiva E8
• Facilità d’installazione del bruciatore mediante piastra da forare
• Doppia guaina portabulbi 1/2” ø int 15 mm per sonde e termostati
(3 per ciascuna). Camera fumi posteriore INOX AISI 304 con
attacco di drenaggio condensa
• Doppio isolamento del complesso termico
1 - Materassino isolante del fasciame (anteriore)
2 - Materassino isolante (posteriore)
3 - Materassino isolante (superiore)
• Coibentazione in lana di roccia antistrappo (spessore 100 mm)
• Costruzione secondo EN 303, 1
a
parte
• Pulizia e manutenzione facilitate dall’auto drenaggio nei tubi
fumo e dalla leggera inclinazione verso lo scarico fumi sul piano
orizzontale del corpo nonché da tutte le parti
• Ganci di sollevamento per trasporto e movimentazione
• Garanzia 5 anni
XC-K
124
200
290
400
480
570
POT. UTILE NOMIN. 50/30°C
kW
124
200
290
400
480
570
CLASSE DI RENDIMENTO
#### CE
RENDIMENTO AL 30% in cond.
%
109
109
109
109
109
109
PERDITE AL MANTELLO 80/60°C
%
0,76
0,38
0,23
0,17
0,14
0,14
PORTATA MASSIMA FUMI
kg/h
166,9
269,1
390,2
538,9
645,9
767
TEMP. MAX FUMI. 50/30°C (tf-ta)
°C
22
22
22
22
22
22
kg 365
525
660
800
1007
1137
XC-K
700
900
1140
1420
1820
2160
kW 654,2 841,1 1065,4 1327,1 1700,9 2018,7
kW 642,6 826,2 1046,6 1303,6 1670,8 1983
POT. UTILE NOMIN. 50/30°C
kW
700
900
1140
1420
1820
2160
CLASSE DI RENDIMENTO
#### CE
% 107
% 98,3
107
107
98,3
98,3
107
107
107
RENDIMENTO AL 30% in cond.
%
109
109
109
109
109
109
l/h 110,7 142,3 180,3 224,6 287,7 341,6
98,3
98,3
98,3
PERDITE AL MANTELLO 80/60°C
%
0,14
0,14
0,14
0,14
0,14
0,14
PORTATA MASSIMA FUMI
kg/h
941,9
1211,1
1534
1910,8
2449
2906,6
°C
37
37
37
37
37
37
Opzionali:
- Neutralizzatori acidi di condensa
kg 1376 1613 2158 2443 3458 3765
TEMP. MAX FUMI. 50/30°C (tf-ta)
°C
22
22
22
22
22
22
84
85
