Unical - Generale

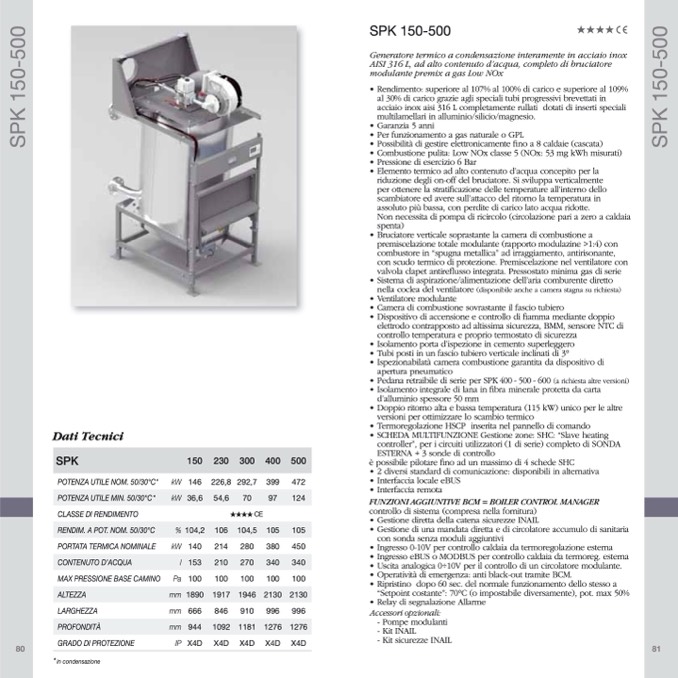

SPK 150-500

Dati Tecnici

POTENZA UTILE NOM. 50/30°C*

CLASSE DI RENDIMENTO

PORTATA TERMICA NOMINALE

MAX PRESSIONE BASE CAMINO

kW 146

226,8 292,7 399

472

Generatore termico a condensazione interamente in acciaio inox

AISI 316 L, ad alto contenuto d’acqua, completo di bruciatore

modulante premix a gas Low NOx

• Rendimento: superiore al 107% al 100% di carico e superiore al 109%

al 30% di carico grazie agli speciali tubi progressivi brevettati in

acciaio inox aisi 316 L completamente rullati dotati di inserti speciali

multilamellari in alluminio/silicio/magnesio.

• Garanzia 5 anni

• Per funzionamento a gas naturale o GPL

• Possibilità di gestire elettronicamente fino a 8 caldaie (cascata)

• Combustione pulita: Low NOx classe 5 (NOx: 53 mg kWh misurati)

• Pressione di esercizio 6 Bar

• Elemento termico ad alto contenuto d’acqua concepito per la

riduzione degli on-off del bruciatore. Si sviluppa verticalmente

per ottenere la stratificazione delle temperature all’interno dello

scambiatore ed avere sull’attacco del ritorno la temperatura in

assoluto più bassa, con perdite di carico lato acqua ridotte.

Non necessita di pompa di ricircolo (circolazione pari a zero a caldaia

spenta)

• Bruciatore verticale soprastante la camera di combustione a

premiscelazione totale modulante (rapporto modulazine >1:4) con

combustore in “spugna metallica” ad irraggiamento, antirisonante,

con scudo termico di protezione. Premiscelazione nel ventilatore con

valvola clapet antireflusso integrata. Pressostato minima gas di serie

• Sistema di aspirazione/alimentazione dell’aria comburente diretto

nella coclea del ventilatore (disponibile anche a camera stagna su richiesta)

• Ventilatore modulante

• Camera di combustione sovrastante il fascio tubiero

• Dispositivo di accensione e controllo di fiamma mediante doppio

elettrodo contrapposto ad altissima sicurezza, BMM, sensore NTC di

controllo temperatura e proprio termostato di sicurezza

• Isolamento porta d’ispezione in cemento superleggero

• Tubi posti in un fascio tubiero verticale inclinati di 3°

• Ispezionabilatà camera combustione garantita da dispositivo di

apertura pneumatico

• Pedana retraibile di serie per SPK 400 - 500 - 600 (a richiesta altre versioni)

• Isolamento integrale di lana in fibra minerale protetta da carta

d’alluminio spessore 50 mm

• Doppio ritorno alta e bassa temperatura (115 kW) unico per le altre

versioni per ottimizzare lo scambio termico

• Termoregolazione HSCP inserita nel pannello di comando

• SCHEDA MULTIFUNZIONE Gestione zone: SHC: “Slave heating

controller”, per i circuiti utilizzatori (1 di serie) completo di SONDA

ESTERNA + 3 sonde di controllo

è possibile pilotare fino ad un massimo di 4 schede SHC

• 2 diversi standard di comunicazione: disponibili in alternativa

• Interfaccia locale eBUS

• Interfaccia remota

FUNZIONI AGGIUNTIVE BCM = BOILER CONTROL MANAGER

controllo di sistema (compresa nella fornitura)

• Gestione diretta della catena sicurezze INAIL

• Gestione di una mandata diretta e di circolatore accumulo di sanitaria

con sonda senza moduli aggiuntivi

• Ingresso 0-10V per controllo caldaia da termoregolazione esterna

• Ingresso eBUS o MODBUS per controllo caldaia da termoreg. esterna

• Uscita analogica 0÷10V per il controllo di un circolatore modulante.

• Operatività di emergenza: anti black-out tramite BCM.

• Ripristino dopo 60 sec. del normale funzionamento dello stesso a

“Setpoint costante”: 70°C (o impostabile diversamente), pot. max 50%

• Relay di segnalazione Allarme

Accessori opzionali:

- Pompe modulanti

- Kit INAIL

- Kit sicurezze INAIL

SPK

150

230

300

400

500

POTENZA UTILE MIN. 50/30°C*

36,6

54,6

124

RENDIM. A POT. NOM. 50/30°C

104,2

106

104,5

105

kW 140

214

Pa 100

100

#### CE

280

380

450

100

910

996

CONTENUTO D’ACQUA

153

210

270

340

ALTEZZA

1890

1917

1946

2130

LARGHEZZA

666

846

PROFONDITÀ

944

1092

1181

1276

GRADO DI PROTEZIONE

* in condensazione

IP X4D

X4D
