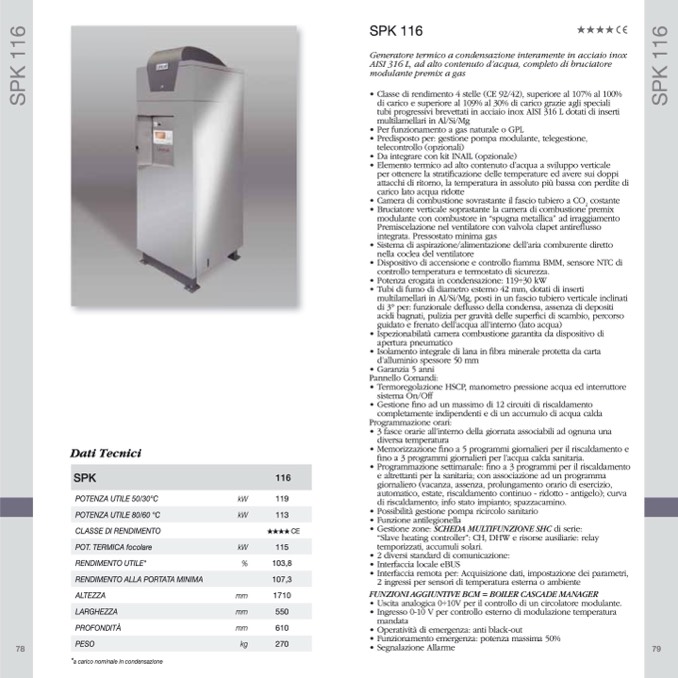

SPK 116

Dati Tecnici

POTENZA UTILE 50/30°C

CLASSE DI RENDIMENTO

RENDIMENTO UTILE*

ALTEZZA

PROFONDITÀ

kW

119

#### CE

%

103,8

mm

1710

mm

610

Generatore termico a condensazione interamente in acciaio inox

AISI 316 L, ad alto contenuto d’acqua, completo di bruciatore

modulante premix a gas

• Classe di rendimento 4 stelle (CE 92/42), superiore al 107% al 100%

di carico e superiore al 109% al 30% di carico grazie agli speciali

tubi progressivi brevettati in acciaio inox AISI 316 L dotati di inserti

multilamellari in Al/Si/Mg

• Per funzionamento a gas naturale o GPL

• Predisposto per: gestione pompa modulante, telegestione,

telecontrollo (opzionali)

• Da integrare con kit INAIL (opzionale)

• Elemento termico ad alto contenuto d’acqua a sviluppo verticale

per ottenere la stratificazione delle temperature ed avere sui doppi

attacchi di ritorno, la temperatura in assoluto più bassa con perdite di

carico lato acqua ridotte

• Camera di combustione sovrastante il fascio tubiero a CO

2

costante

• Bruciatore verticale soprastante la camera di combustione premix

modulante con combustore in “spugna metallica” ad irraggiamento

Premiscelazione nel ventilatore con valvola clapet antireflusso

integrata. Pressostato minima gas

• Sistema di aspirazione/alimentazione dell’aria comburente diretto

nella coclea del ventilatore

• Dispositivo di accensione e controllo fiamma BMM, sensore NTC di

controllo temperatura e termostato di sicurezza.

• Potenza erogata in condensazione: 119÷30 kW

• Tubi di fumo di diametro esterno 42 mm, dotati di inserti

multilamellari in Al/Si/Mg, posti in un fascio tubiero verticale inclinati

di 3° per: funzionale deflusso della condensa, assenza di depositi

acidi bagnati, pulizia per gravità delle superfici di scambio, percorso

guidato e frenato dell’acqua all’interno (lato acqua)

• Ispezionabilatà camera combustione garantita da dispositivo di

apertura pneumatico

• Isolamento integrale di lana in fibra minerale protetta da carta

d’alluminio spessore 50 mm

• Garanzia 5 anni

Pannello Comandi:

• Termoregolazione HSCP, manometro pressione acqua ed interruttore

sistema On/Off

• Gestione fino ad un massimo di 12 circuiti di riscaldamento

completamente indipendenti e di un accumulo di acqua calda

Programmazione orari:

• 3 fasce orarie all’interno della giornata associabili ad ognuna una

diversa temperatura

• Memorizzazione fino a 5 programmi giornalieri per il riscaldamento e

fino a 3 programmi giornalieri per l’acqua calda sanitaria.

• Programmazione settimanale: fino a 3 programmi per il riscaldamento

e altrettanti per la sanitaria; con associazione ad un programma

giornaliero (vacanza, assenza, prolungamento orario di esercizio,

automatico, estate, riscaldamento continuo - ridotto - antigelo); curva

di riscaldamento; info stato impianto; spazzacamino.

• Possibilità gestione pompa ricircolo sanitario

• Funzione antilegionella

• Gestione zone: SCHEDA MULTIFUNZIONE SHC di serie:

“Slave heating controller”: CH, DHW e risorse ausiliarie: relay

temporizzati, accumuli solari.

• 2 diversi standard di comunicazione:

• Interfaccia locale eBUS

• Interfaccia remota per: Acquisizione dati, impostazione dei parametri,

2 ingressi per sensori di temperatura esterna o ambiente

FUNZIONI AGGIUNTIVE BCM = BOILER CASCADE MANAGER

• Uscita analogica 0÷10V per il controllo di un circolatore modulante.

• Ingresso 0-10 V per controllo esterno di modulazione temperatura

mandata

• Operatività di emergenza: anti black-out

• Funzionamento emergenza: potenza massima 50%

• Segnalazione Allarme

SPK

116

POTENZA UTILE 80/60 °C

kW

113

POT. TERMICA focolare

kW

115

RENDIMENTO ALLA PORTATA MINIMA

107,3

LARGHEZZA

mm

550

PESO

kg

270

*a carico nominale in condensazione
