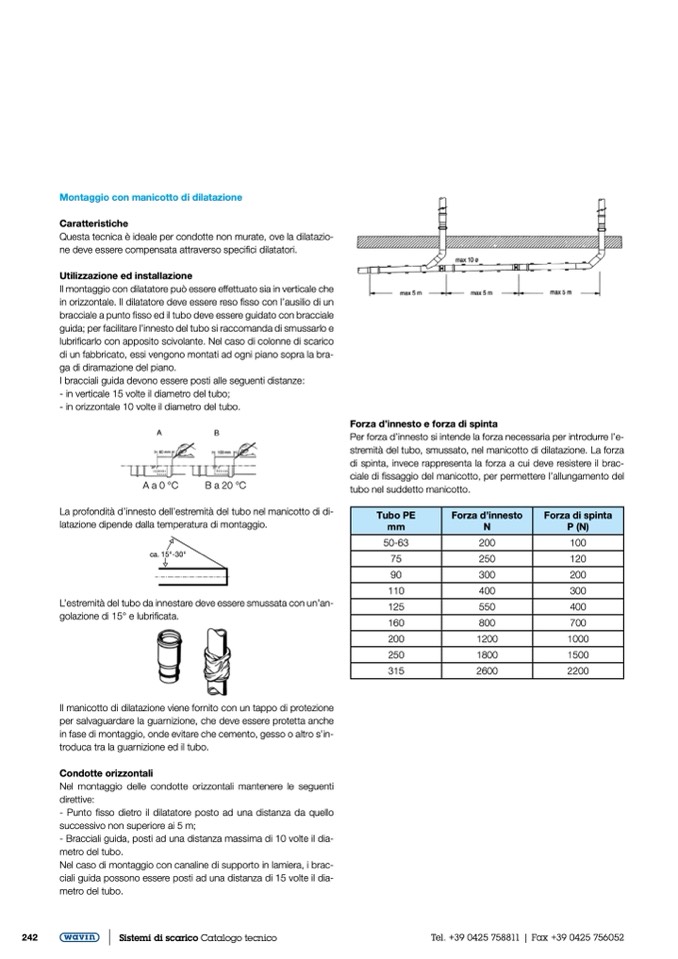

Montaggio con manicotto di dilatazione
Caratteristiche
Questa tecnica è ideale per condotte non murate, ove la dilatazio-
ne deve essere compensata attraverso specifici dilatatori.
Utilizzazione ed installazione
Il montaggio con dilatatore può essere effettuato sia in verticale che
in orizzontale. Il dilatatore deve essere reso fisso con l’ausilio di un
bracciale a punto fisso ed il tubo deve essere guidato con bracciale
guida; per facilitare l’innesto del tubo si raccomanda di smussarlo e
lubrificarlo con apposito scivolante. Nel caso di colonne di scarico
di un fabbricato, essi vengono montati ad ogni piano sopra la bra-
ga di diramazione del piano.
I bracciali guida devono essere posti alle seguenti distanze:
- in verticale 15 volte il diametro del tubo;
- in orizzontale 10 volte il diametro del tubo.
A a 0 °C
B a 20 °C
Forza d’innesto e forza di spinta
Per forza d’innesto si intende la forza necessaria per introdurre l’e-
stremità del tubo, smussato, nel manicotto di dilatazione. La forza
di spinta, invece rappresenta la forza a cui deve resistere il brac-
ciale di fissaggio del manicotto, per permettere l’allungamento del
tubo nel suddetto manicotto.
Tubo PE
mm
Forza d’innesto
N
Forza di spinta
P (N)
50-63
200 100
75
250 120
90
300 200
110 400 300
125
550 400
160
800 700
200
1200 1000
250
1800 1500
315
2600 2200
n.
La profondità d’innesto dell’estremità del tubo nel manicotto di di-
latazione dipende dalla temperatura di montaggio.
ca. 15°-30°
L’estremità del tubo da innestare deve essere smussata con un’an-
golazione di 15° e lubrificata.
Il manicotto di dilatazione viene fornito con un tappo di protezione
per salvaguardare la guarnizione, che deve essere protetta anche
in fase di montaggio, onde evitare che cemento, gesso o altro s’in-
troduca tra la guarnizione ed il tubo.
Condotte orizzontali
Nel montaggio delle condotte orizzontali mantenere le seguenti
direttive:
- Punto fisso dietro il dilatatore posto ad una distanza da quello
successivo non superiore ai 5 m;
- Bracciali guida, posti ad una distanza massima di 10 volte il dia-
metro del tubo.
Nel caso di montaggio con canaline di supporto in lamiera, i brac-
ciali guida possono essere posti ad una distanza di 15 volte il dia-
metro del tubo.
