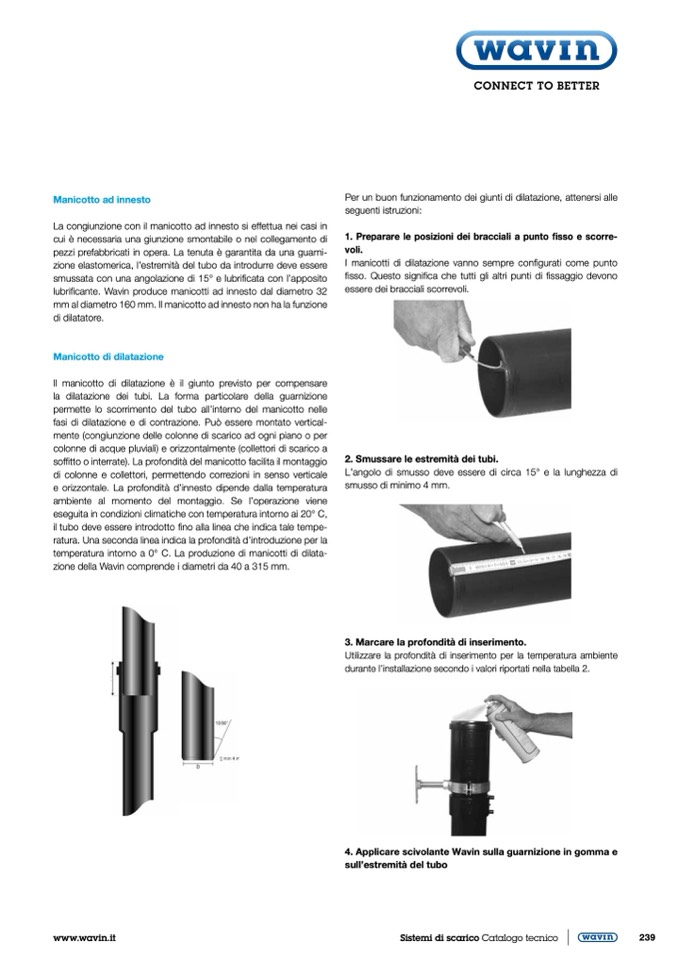

Manicotto ad innesto
La congiunzione con il manicotto ad innesto si effettua nei casi in
cui è necessaria una giunzione smontabile o nel collegamento di
pezzi prefabbricati in opera. La tenuta è garantita da una guarni-
zione elastomerica, l’estremità del tubo da introdurre deve essere
smussata con una angolazione di 15° e lubri
ficata con l’apposito
lubrificante. Wavin produce manicotti ad innesto dal diametro 32
mm al diametro 160 mm. Il manicotto ad innesto non ha la funzione
di dilatatore.
Manicotto di dilatazione
Il manicotto di dilatazione è il giunto previsto per compensare
la dilatazione dei tubi. La forma particolare della guarnizione
permette lo scorrimento del tubo all’interno del manicotto nelle
fasi di dilatazione e di contrazione. Può essere montato vertical-
mente (congiunzione delle colonne di scarico ad ogni piano o per
colonne di acque pluviali) e orizzontalmente (collettori di scarico a
soffitto o interrate). La profondità del manicotto facilita il montaggio
di colonne e collettori, permettendo correzioni in senso verticale
e orizzontale. La profondità d’innesto dipende dalla temperatura
ambiente al momento del montaggio. Se l’operazione viene
eseguita in condizioni climatiche con temperatura intorno ai 20° C,
il tubo deve essere introdotto fino alla linea che indica tale tempe-
ratura. Una seconda linea indica la profondit
à d’introduzione per la
temperatura intorno a 0° C. La produzione di manicotti di dilata-
zione della Wavin comprende i diametri da 40 a 315 mm.
Per un buon funzionamento dei giunti di dilatazione, attenersi alle
seguenti istruzioni:
1. Preparare le posizioni dei bracciali a punto fisso e scorre-
voli.
I manicotti di dilatazione vanno sempre configurati come punto
fisso. Questo significa che tutti gli altri punti di fissaggio devono
essere dei bracciali scorrevoli.
2. Smussare le estremità dei tubi.
L’angolo di smusso deve essere di circa 15° e la lunghezza di
smusso di minimo 4 mm.
3. Marcare la profondità di inserimento.
Utilizzare la profondità di inserimento per la temperatura ambiente
durante l’installazione secondo i valori riportati nella tabella 2.
4. Applicare scivolante Wavin sulla guarnizione in gomma e
sull’estremità del tubo
