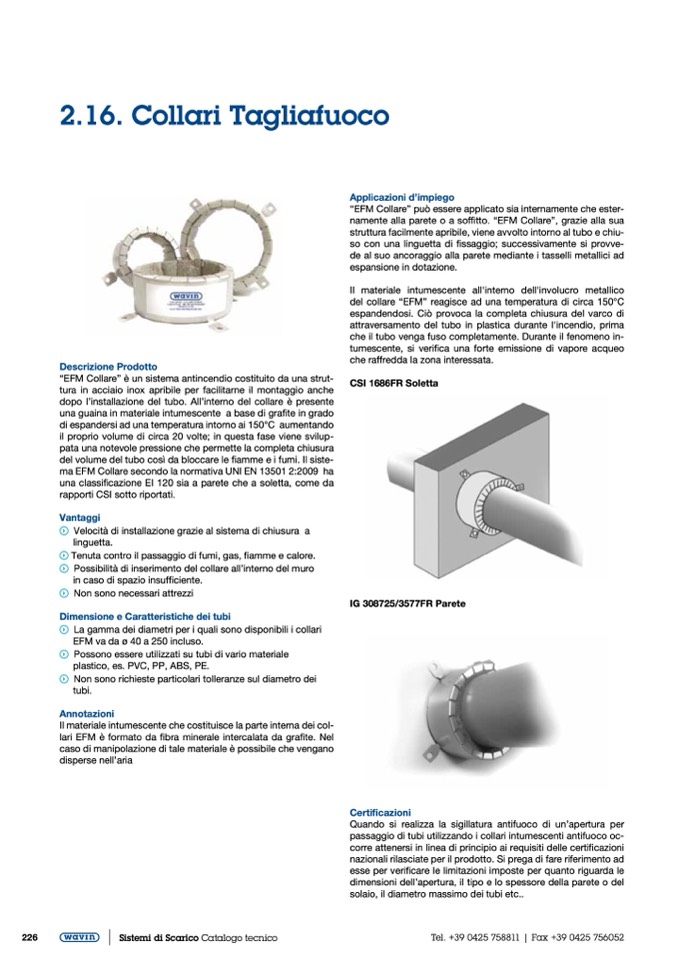

2.16. Collari Tagliafuoco

Descrizione Prodotto

“EFM Collare” è un sistema antincendio costituito da una strut-

tura in acciaio inox apribile per facilitarne il montaggio anche

dopo l’installazione del tubo. All’interno del collare è presente

una guaina in materiale intumescente a base di grafite in grado

di espandersi ad una temperatura intorno ai 150°C aumentando

il proprio volume di circa 20 volte; in questa fase viene svilup-

pata una notevole pressione che permette la completa chiusura

del volume del tubo così da bloccare le fiamme e i fumi. Il siste-

ma EFM Collare secondo la normativa UNI EN 13501 2:2009 ha

una classificazione EI 120 sia a parete che a soletta, come da

rapporti CSI sotto riportati.

Vantaggi

Velocità di installazione grazie al sistema di chiusura a

linguetta.

Tenuta contro il passaggio di fumi, gas, fiamme e calore.

Possibilità di inserimento del collare all’interno del muro

in caso di spazio insufficiente.

Non sono necessari attrezzi

Dimensione e Caratteristiche dei tubi

La gamma dei diametri per i quali sono disponibili i collari

EFM va da ø 40 a 250 incluso.

Possono essere utilizzati su tubi di vario materiale

plastico, es. PVC, PP, ABS, PE.

Non sono richieste particolari tolleranze sul diametro dei

tubi.

Annotazioni

Il materiale intumescente che costituisce la parte interna dei col-

lari EFM è formato da fibra minerale intercalata da grafite. Nel

caso di manipolazione di tale materiale è possibile che vengano

disperse nell’aria

Applicazioni d’impiego

“EFM Collare” può essere applicato sia internamente che ester-

namente alla parete o a soffitto. “EFM Collare”, grazie alla sua

struttura facilmente apribile, viene avvolto intorno al tubo e chiu-

so con una linguetta di fissaggio; successivamente si provve-

de al suo ancoraggio alla parete mediante i tasselli metallici ad

espansione in dotazione.

Il materiale intumescente all'interno dell'involucro metallico

del collare “EFM” reagisce ad una temperatura di circa 150°C

espandendosi. Ciò provoca la completa chiusura del varco di

attraversamento del tubo in plastica durante l'incendio, prima

che il tubo venga fuso completamente. Durante il fenomeno in-

tumescente, si verifica una forte emissione di vapore acqueo

che raffredda la zona interessata.

CSI 1686FR Soletta

IG 308725/3577FR Parete

Certificazioni

Quando si realizza la sigillatura antifuoco di un’apertura per

passaggio di tubi utilizzando i collari intumescenti antifuoco oc-

corre attenersi in linea di principio ai requisiti delle certificazioni

nazionali rilasciate per il prodotto. Si prega di fare riferimento ad

esse per verificare le limitazioni imposte per quanto riguarda le

dimensioni dell’apertura, il tipo e lo spessore della parete o del

solaio, il diametro massimo dei tubi etc..
