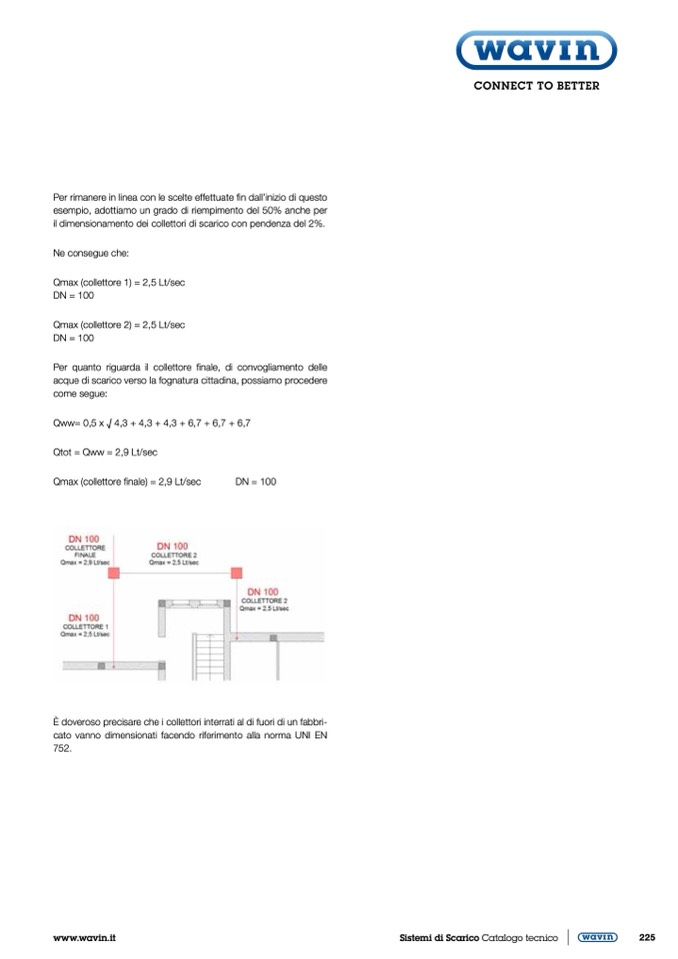

Per rimanere in linea con le scelte effettuate fin dall’inizio di questo

esempio, adottiamo un grado di riempimento del 50% anche per

il dimensionamento dei collettori di scarico con pendenza del 2%.

Ne consegue che:

Qmax (collettore 1) = 2,5 Lt/sec

DN = 100

Qmax (collettore 2) = 2,5 Lt/sec

DN = 100

Per quanto riguarda il collettore finale, di convogliamento delle

acque di scarico verso la fognatura cittadina, possiamo procedere

come segue:

Qww= 0,5 x √ 4,3 + 4,3 + 4,3 + 6,7 + 6,7 + 6,7

Qtot = Qww = 2,9 Lt/sec

Qmax (collettore finale) = 2,9 Lt/sec

DN = 100

È doveroso precisare che i collettori interrati al di fuori di un fabbri-

cato vanno dimensionati facendo riferimento alla norma UNI EN

752.
