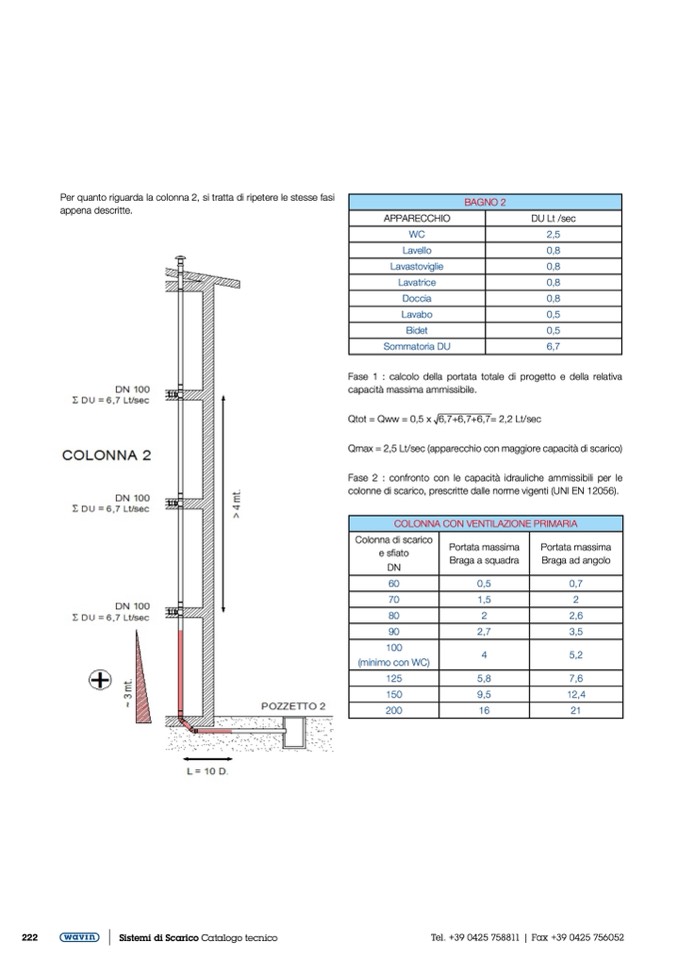

Per quanto riguarda la colonna 2, si tratta di ripetere le stesse fasi

appena descritte.

BAGNO 2

APPARECCHIO DU Lt /sec

WC 2,5

Lavello 0,8

Lavastoviglie 0,8

Lavatrice 0,8

Doccia 0,8

Lavabo 0,5

Bidet 0,5

Sommatoria DU 6,7

Fase 1 : calcolo della portata totale di progetto e della relativa

capacità massima ammissibile.

Qtot = Qww = 0,5 x √6,7+6,7+6,7= 2,2 Lt/sec

Qmax = 2,5 Lt/sec (apparecchio con maggiore capacità di scarico)

Fase 2 : confronto con le capacità idrauliche ammissibili per le

colonne di scarico, prescritte dalle norme vigenti (UNI EN 12056).

COLONNA CON VENTILAZIONE PRIMARIA

Colonna di scarico

e sfiato

DN

Portata massima

Braga a squadra

Portata massima

Braga ad angolo

60 0,5 0,7

70 1,5 2

80 2 2,6

90 2,7 3,5

100

(minimo con WC)

4 5,2

125 5,8 7,6

150 9,5 12,4

200 16 21

222
