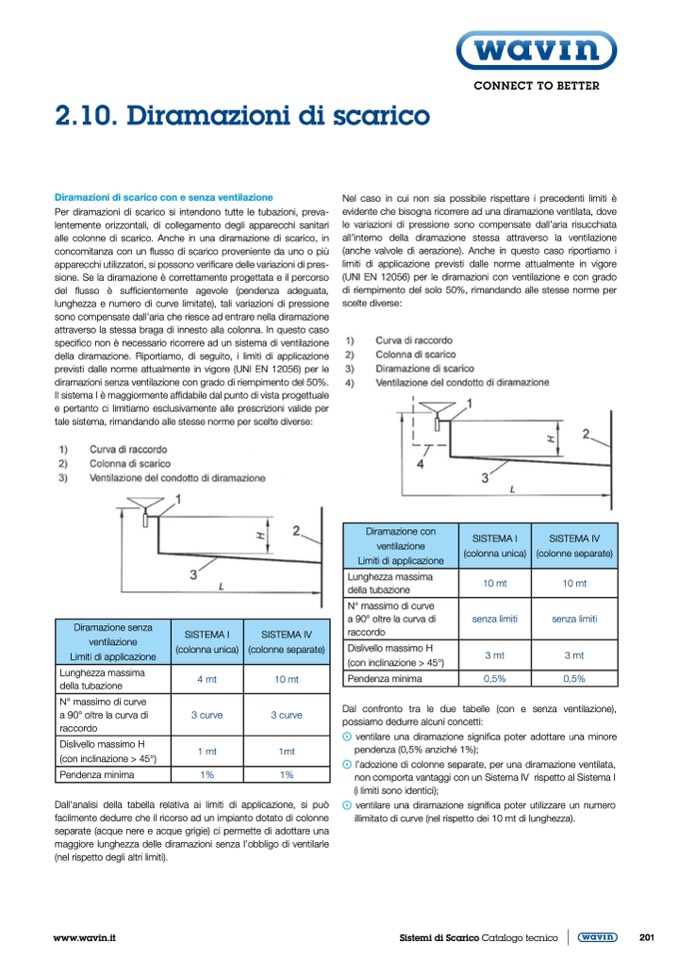

2.10. Diramazioni di scarico
Diramazioni di scarico con e senza ventilazione
Per diramazioni di scarico si intendono tutte le tubazioni, preva-
lentemente orizzontali, di collegamento degli apparecchi sanitari
alle colonne di scarico. Anche in una diramazione di scarico, in
concomitanza con un flusso di scarico proveniente da uno o più
apparecchi utilizzatori, si possono verificare delle variazioni di pres-
sione. Se la diramazione è correttamente progettata e il percorso
del flusso è sufficientemente agevole (pendenza adeguata,
lunghezza e numero di curve limitate), tali variazioni di pressione
sono compensate dall’aria che riesce ad entrare nella diramazione
attraverso la stessa braga di innesto alla colonna. In questo caso
specifico non è necessario ricorrere ad un sistema di ventilazione
della diramazione. Riportiamo, di seguito, i limiti di applicazione
previsti dalle norme attualmente in vigore (UNI EN 12056) per le
diramazioni senza ventilazione con grado di riempimento del 50%.
Il sistema I è maggiormente affidabile dal punto di vista progettuale
e pertanto ci limitiamo esclusivamente alle prescrizioni valide per
tale sistema, rimandando alle stesse norme per scelte diverse:
Nel caso in cui non sia possibile rispettare i precedenti limiti è
evidente che bisogna ricorrere ad una diramazione ventilata, dove
le variazioni di pressione sono compensate dall’aria risucchiata
all’interno della diramazione stessa attraverso la ventilazione
(anche valvole di aerazione). Anche in questo caso riportiamo i
limiti di applicazione previsti dalle norme attualmente in vigore
(UNI EN 12056) per le diramazioni con ventilazione e con grado
di riempimento del solo 50%, rimandando alle stesse norme per
scelte diverse:
Diramazione con
ventilazione
Limiti di applicazione
SISTEMA I
(colonna unica)
SISTEMA IV
(colonne separate)
Lunghezza massima
della tubazione
10 mt 10 mt
N° massimo di curve
a 90° oltre la curva di
raccordo
senza limiti senza limiti
Dislivello massimo H
(con inclinazione > 45°)
3 mt 3 mt
Pendenza minima
0,5% 0,5%
Diramazione senza
ventilazione
Limiti di applicazione
SISTEMA I
(colonna unica)
SISTEMA IV
(colonne separate)
Lunghezza massima
della tubazione
4 mt 10 mt
N° massimo di curve
a 90° oltre la curva di
raccordo
3 curve 3 curve
Dislivello massimo H
(con inclinazione > 45°)
1 mt 1mt
Pendenza minima
1% 1%
Dall’analisi della tabella relativa ai limiti di applicazione, si può
facilmente dedurre che il ricorso ad un impianto dotato di colonne
separate (acque nere e acque grigie) ci permette di adottare una
maggiore lunghezza delle diramazioni senza l’obbligo di ventilarle
(nel rispetto degli altri limiti).
Dal confronto tra le due tabelle (con e senza ventilazione),
possiamo dedurre alcuni concetti:
ventilare una diramazione significa poter adottare una minore
pendenza (0,5% anziché 1%);
l’adozione di colonne separate, per una diramazione ventilata,
non comporta vantaggi con un Sistema IV rispetto al Sistema I
(i limiti sono identici);
ventilare una diramazione significa poter utilizzare un numero
illimitato di curve (nel rispetto dei 10 mt di lunghezza).
