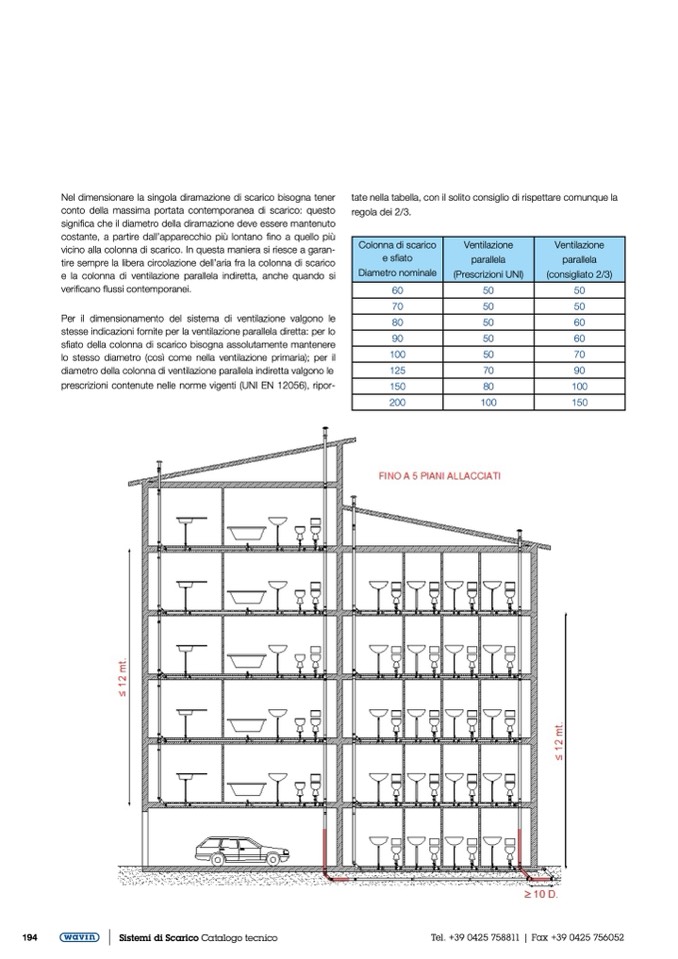

Nel dimensionare la singola diramazione di scarico bisogna tener
conto della massima portata contemporanea di scarico: questo
significa che il diametro della diramazione deve essere mantenuto
costante, a partire dall’apparecchio più lontano
fino a quello più
vicino alla colonna di scarico. In questa maniera si riesce a garan-
tire sempre la libera circolazione dell’aria fra la colonna di scarico
e la colonna di ventilazione parallela indiretta, anche quando si
verificano flussi contemporanei.
Per il dimensionamento del sistema di ventilazione valgono le
stesse indicazioni fornite per la ventilazione parallela diretta: per lo
sfiato della colonna di scarico bisogna assolutamente mantenere
lo stesso diametro (così come nella ventilazione primaria); per il
diametro della colonna di ventilazione parallela indiretta valgono le
prescrizioni contenute nelle norme vigenti (UNI EN 12056), ripor-
tate nella tabella, con il solito consiglio di rispettare comunque la
regola dei 2/3.
Colonna di scarico
e sfiato
Diametro nominale
Ventilazione
parallela
(Prescrizioni UNI)
Ventilazione
parallela
(consigliato 2/3)
60
50
50
70
50
50
80
50
60
90
50
60
100
50
70
125
70
90
150
80 100
200
100
150
194
