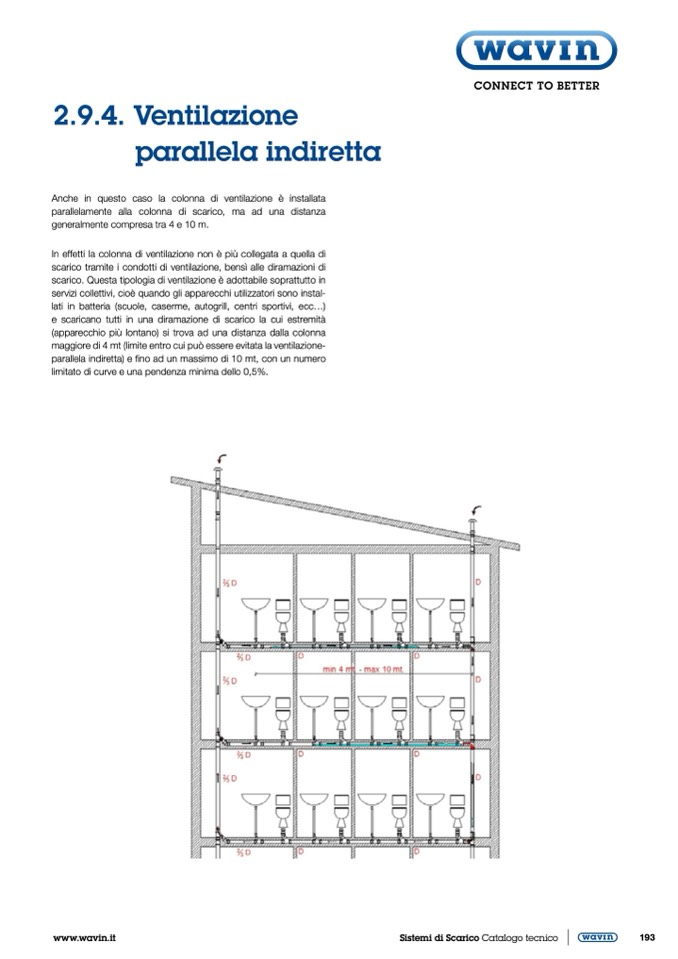

2.9.4. Ventilazione

parallela indiretta

Anche in questo caso la colonna di ventilazione è installata

parallelamente alla colonna di scarico, ma ad una distanza

generalmente compresa tra 4 e 10 m.

In effetti la colonna di ventilazione non è più collegata a quella di

scarico tramite i condotti di ventilazione, bensì alle diramazioni di

scarico. Questa tipologia di ventilazione è adottabile soprattutto in

servizi collettivi, cioè quando gli apparecchi utilizzatori sono instal-

lati in batteria (scuole, caserme, autogrill, centri sportivi, ecc...)

e scaricano tutti in una diramazione di scarico la cui estremità

(apparecchio più lontano) si trova ad una distanza dalla colonna

maggiore di 4 mt (limite entro cui può essere evitata la ventilazione-

parallela indiretta) e fino ad un massimo di 10 mt, con un numero

limitato di curve e una pendenza minima dello 0,5%.
