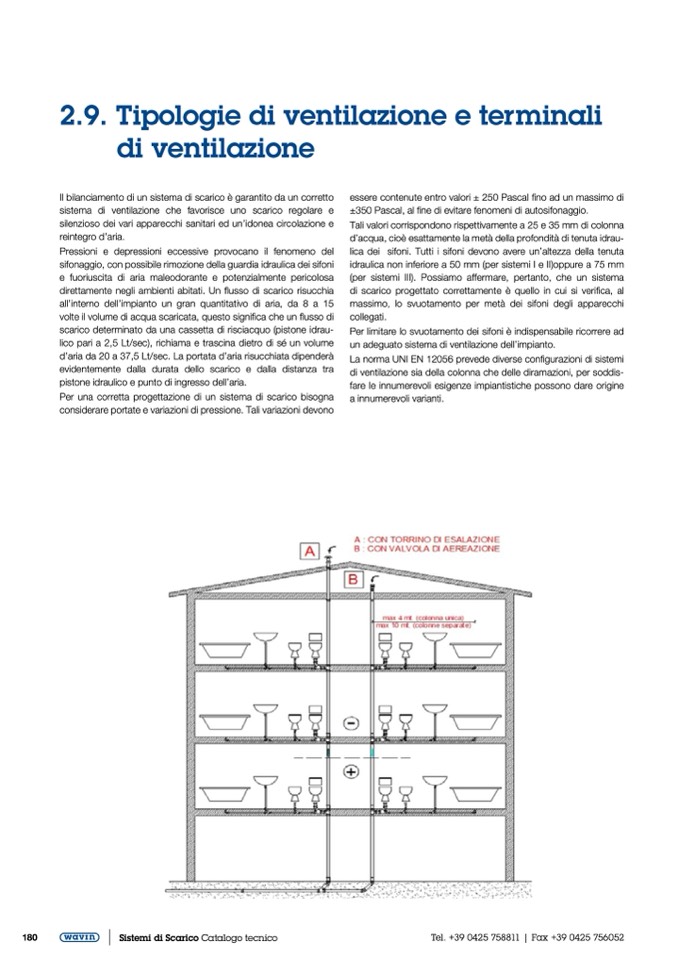

2.9. Tipologie di ventilazione e terminali
di ventilazione
Il bilanciamento di un sistema di scarico è garantito da un corretto
sistema di ventilazione che favorisce uno scarico regolare e
silenzioso dei vari apparecchi sanitari ed un’idonea circolazione e
reintegro d’aria.
Pressioni e depressioni eccessive provocano il fenomeno del
sifonaggio, con possibile rimozione della guardia idraulica dei sifoni
e fuoriuscita di aria maleodorante e potenzialmente pericolosa
direttamente negli ambienti abitati. Un
flusso di scarico risucchia
all’interno dell’impianto un gran quantitativo di aria, da 8 a 15
volte il volume di acqua scaricata, questo signi
fica che un flusso di
scarico determinato da una cassetta di risciacquo (pistone idrau-
lico pari a 2,5 Lt/sec), richiama e trascina dietro di sé un volume
d’aria da 20 a 37,5 Lt/sec. La portata d’aria risucchiata dipenderà
evidentemente dalla durata dello scarico e dalla distanza tra
pistone idraulico e punto di ingresso dell’aria.
Per una corretta progettazione di un sistema di scarico bisogna
considerare portate e variazioni di pressione. Tali variazioni devono
essere contenute entro valori ± 250 Pascal fino ad un massimo di
±350 Pascal, al fine di evitare fenomeni di autosifonaggio.
Tali valori corrispondono rispettivamente a 25 e 35 mm di colonna
d’acqua, cioè esattamente la metà della profondità di tenuta idrau-
lica dei sifoni. Tutti i sifoni devono avere un’altezza della tenuta
idraulica non inferiore a 50 mm (per sistemi I e II)oppure a 75 mm
(per sistemi III). Possiamo affermare, pertanto, che un sistema
di scarico progettato correttamente è quello in cui si verifica, al
massimo, lo svuotamento per metà dei sifoni degli apparecchi
collegati.
Per limitare lo svuotamento dei sifoni è indispensabile ricorrere ad
un adeguato sistema di ventilazione dell’impianto.
La norma UNI EN 12056 prevede diverse configurazioni di sistemi
di ventilazione sia della colonna che delle diramazioni, per soddis-
fare le innumerevoli esigenze impiantistiche possono dare origine
a innumerevoli varianti.
